Запуск калибровки

Первый расчет калибровки следует проводить с установленной опцией Только поверка. В этом случае будет проведён поверочный расчёт для проверки работоспособности электронной модели и корректности исходных данных. Далее вы можете проводить расчёт с различными параметрами калибровки. Расчёт проводится автоматически для всей сети, включая сложные сети с несколькими источниками.

Для запуска калибровки тепловой сети:

  1. Выберите пункт главного меню Задачи|ZuluThermo или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов:

    Окно гидравлических расчетов

    Рисунок 229. Окно гидравлических расчетов


  2. Перейдите на вкладку Калибровка.

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Окно выбора слоя

    Рисунок 230. Окно выбора слоя


  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника. Установка флажка рядом с названием рассчитываемого слоя автоматически отметит сразу все источники.

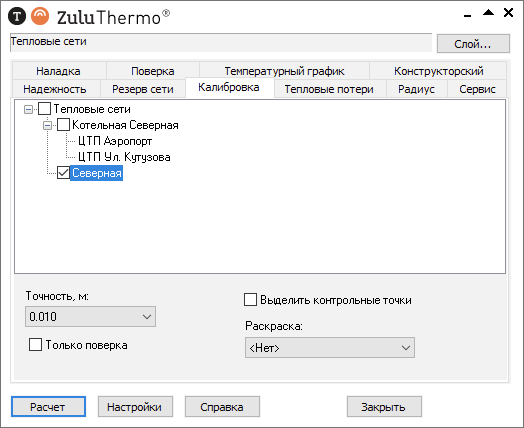

    Запуск калибровки тепловой сети

    Рисунок 231. Запуск калибровки тепловой сети


  5. Рекомендуется первый расчет калибровки следует проводить с установленной опцией Только поверка. В этом случае будет проведён поверочный расчёт для проверки работоспособности электронной модели и корректности исходных данных.

  6. Выберите необходимую Точность, м проведения калибровки - допустимое отклонение результатов калибровки от измеренных значений давления.

  7. Включите опцию Выделить контрольные точки для наглядности отображения объектов, с заданными значениями калибровки (они будут отображаться в виде красных кружков).

  8. Для запуска калибровки нажмите кнопку Расчет.
