Запуск поверочного расчета

[Примечание]Примечание

Прежде чем запускать расчет, внимательно проверьте настройки расчетов (Настройки расчетов и вкладка Сервис).

Для запуска поверочного расчета:

  1. Выполните команду главного меню Задачи|ZuluSteam или нажмите на панели инструментов кнопку . Откроется окно расчетов:

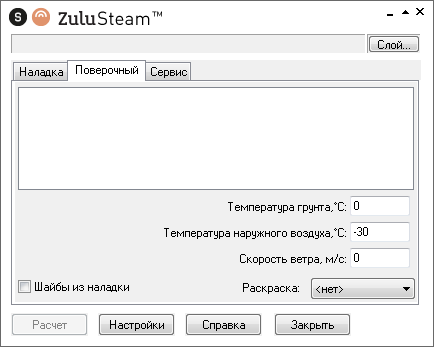

    Вкладка «Поверочный» диалога расчетов

    Рисунок 73. Вкладка «Поверочный» диалога расчетов


  2. Откройте вкладку Поверочный.

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Окно выбора слоя

    Рисунок 74. Окно выбора слоя


  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника.

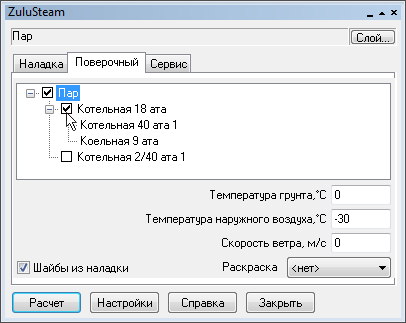

    Выбор источника для расчета

    Рисунок 75. Выбор источника для расчета


  5. Если расчет необходимо провести не с фактическими шайбами, а с шайбами, предварительно подобранными наладочным расчетом, то установите опцию Шайбы из наладки.

  6. В правой части диалогового окна при необходимости измените параметры проводимого расчета:

    • Температура грунта;

    • Температура наружного воздуха;

    • Скорость ветра;

  7. Нажмите кнопку Расчет.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или были внесены неверно, то при проведении расчетов в окне сообщений программа выдаст уведомление ошибке красным цветом (смотрите рисунок ниже). Программа следит не только за наличием необходимой информации, но и за ее логической верностью, то есть, если Вы впишете диаметр участка более 1.4 м, то программа выдаст ошибку. Более подробно о возможных ошибках можно узнать в разделе Возможные ошибки расчетов).

Ошибка при запуске расчета

Рисунок 76. Ошибка при запуске расчета


  1. Объект с ошибкой в данных.

  2. Поле базы данных с ошибочным значением.

  3. Сообщение об ошибке.

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результатами расчета таблицы для каждого типа объекта сети. Для просмотра результатов необходимо открыть окно семантической информации по конкретному объекту и посмотреть результаты. Протокол расчета будет отображаться в нижней части экрана в панели Сообщения.
