Знакомство с окном пьезографика
Перед запуском расчета полезно познакомиться с окном пьезографика:

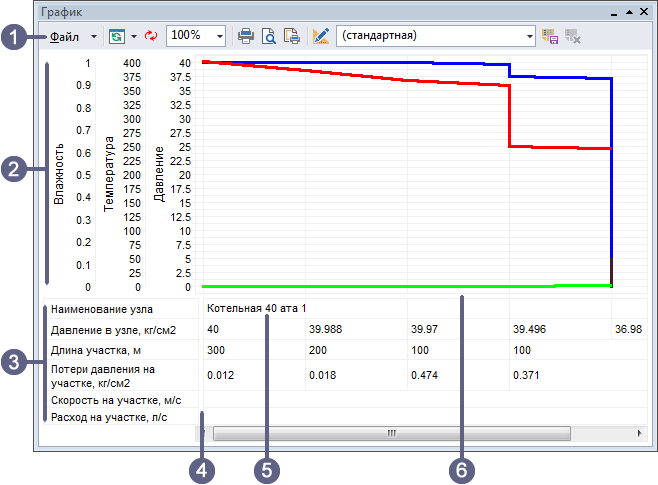

Рисунок 84. Знакомство с окном пьезографика
-
Панель инструментов пьезометрического графика.
-
Область линейного графика.
-
Область шкального графика.
-
Планка изменения размера области заголовка шкального графика.
-
Ячейка с наименованием объекта указанным выше на графике.
-
Перемещаемая планка изменения размеров областей шкального и линейного графиков.
Условные обозначения по-умолчанию:
-
линия давления синим цветом;
-
линия температуры красным цветом;
-
линия влажности - зеленым.
