Открытие структуры слоя и общие сведения о ней

Чтобы открыть редактор структуры слоя надо:

  1. Отключить редактирование слоя (), для того чтобы можно было зайти в структуру слоя.

  2. Выбрать команду главного меню Слой|Структура слоя или нажать на панели инструментов кнопку . На экране появится диалог выбора слоя:

    Диалог выбора слоя

    Рисунок 8. Диалог выбора слоя


  3. Войти в нужную папку, выделить слой сети и нажать кнопку Открыть.

    Выбор слоя

    Рисунок 9. Выбор слоя


На экране появится окно структуры слоя, изображенное на рисунке ниже. Диалоговое окно разделено на две части, в зависимости от того, какой пункт выделен с левой стороны, справа будут происходить соответствующие изменения, то есть будет отображаться информация, относящаяся к выбранному пункту.

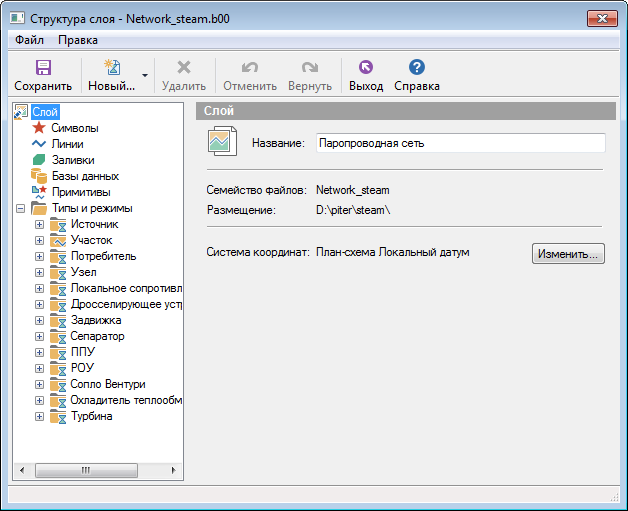

Окно структуры слоя

Рисунок 10. Окно структуры слоя


Сохранение изменений и выход

Для сохранения изменений структуры слоя следует нажать кнопку Сохранить или выбрать пункт меню Файл|Сохранить.

Чтобы выйти из редактора структуры слоя нужно нажать кнопку Выход или выбрать пункт меню Файл|Закрыть. Если изменения не были сохранены, система предложит это сделать автоматически.
