Локальное сопротивление – это символьный объект, позволяющий задать дополнительное сопротивление в любой точке сети.
Условное обозначение локального сопротивления:
локальное сопротивление |
Локальное сопротивление например может использоваться в том месте, где происходит резкое или постепенное сужение либо расширение трубопровода.

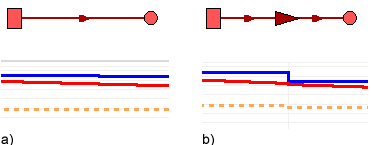

Ниже на рисунке показан график падения давления в сети при отсутствии локального сопротивления- a и график падения давления при включенном в сеть локальном сопротивлении- b.
Рисунок 2. График падения давления
Графический тип объекта- символьный, относится к объектам инженерных сетей и классифицируется как узел.
Уникальный номер (ID) в структуре слоя паропроводной сети – ID 5.
