Управление Style элементами

Style подключается к WMS Layer. Style может содержать в себе только те тематические раскраски и подписи, которые принадлежат слою Zulu, на который ссылается конкретный WMS Layer. По этой причине Style элементы создаются напрямую из диалога Слой WMS. Операции добавления и редактирования Style элементов осуществляются через диалог Стиль WMS.

Диалог Стиль WMS

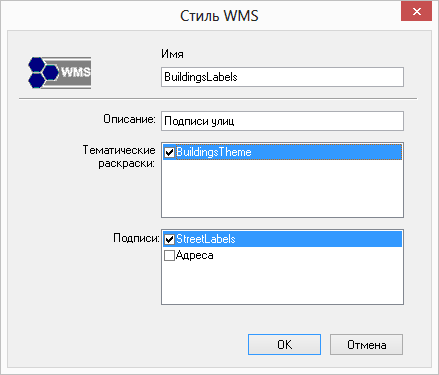

Рисунок 88. Диалог Стиль WMS


В таблице представлено описание параметров диалога:

Таблица 14. Описание параметров style (стиля) WMS

Параметр

Описание

Имя

Идентификатор Style элемента. Произвольное, уникальное в рамках слоя имя, задаваемое латинскими буквами в верхнем и нижнем регистре.

Описание

Пользовательское название Style элемента. Произвольно задается латинскими и русскими буквами в верхнем и нижнем регистре.

Тематические раскраски

Тематические раскраски из слоя Zulu.

Подписи

Подписи из слоя Zulu.


Создание Style в WMS Layer:

  1. Перейти в диалог Слой WMS.

  2. Нажать «+» справа от списка стилей.

  3. В появившемся диалоге Стиль WMS, заполнить поля и выбрать требуемые тематические раскраски и подписи.

  4. Нажать OK.

Редактирование Style в WMS Layer:

  1. Перейти в диалог Слой WMS.

  2. Выбрать Style элемент из списка Стили.

  3. Нажать «...» справа от списка стилей.

  4. В появившемся диалоге Стиль WMS, изменить требуемые данные.

  5. Нажать OK.

Удаление Style в WMS Layer:

  1. Перейти в диалог Слой WMS.

  2. Выбрать Style элемент из списка Стили.

  3. Нажать «x» справа от списка стилей.

  4. Нажать OK.
