Настройка связи со слоем Zulu

Для связи слоя ZuluGIS с OPC сервером следует его добавить в администраторе OPC, для этого:

  1. Запустите Администратор OPC.

  2. Выберите пункт Слои Zulu в левой части окна.

  3. Нажмите кнопку Добавить....

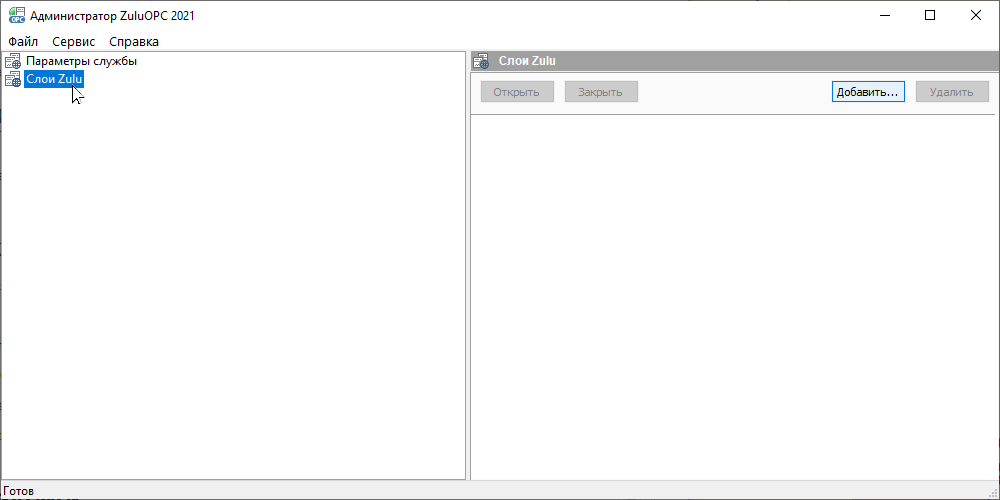

    Добавление слоя ZuluGIS в администратор OPC

    Рисунок 10. Добавление слоя ZuluGIS в администратор OPC


  4. В открывшемся окне выберите слой с которым будет устанавливаться связь.

  5. Для серверного слоя выберите способ авторизации или укажите логин и пароль для доступа.

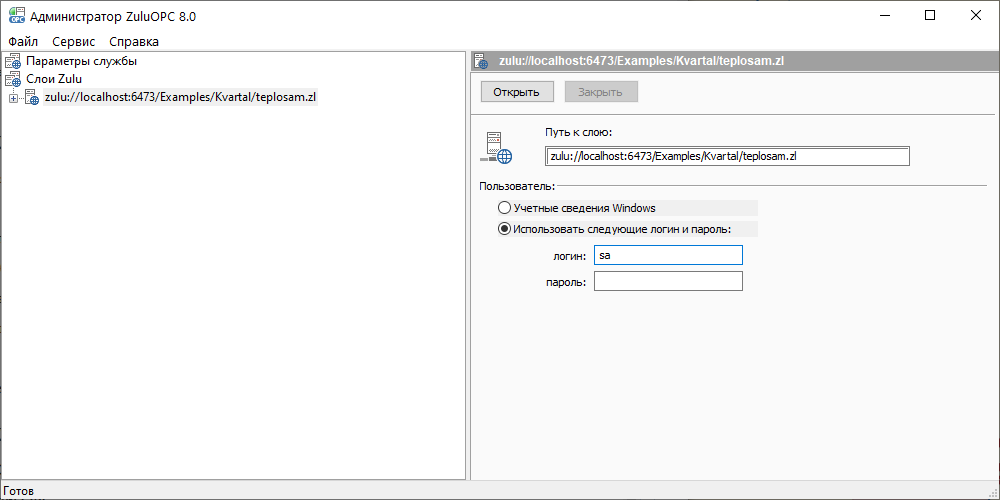

    Параметры авторизации

    Рисунок 11. Параметры авторизации


  6. Нажмите кнопку Открыть для соединения со слоем. В левой части окна отобразится пункт соответствующий слою:

  7. Откроется диалог добавления OPC сервера. Далее указываются параметры в зависимости от типа сервера:

    [Подсказка]Подсказка

    Далее следует добавить OPC сервер, добавить узлы\теги и настроить обработку значений.
