Поиск связанных и несвязанных элементов сети

В системе имеется возможность у сети, которая построена по типу графа (например водопроводная сеть) проверить связанность элементов для указанных узлов. Узлы указываются путем расстановки флагов.

Что бы найти связанные или несвязанные элементы сети надо:

  1. Сделать активным слой, для которого будут искаться связанные или несвязанные элементы сети.

  2. Выбрать режим установки флагов, нажав кнопку Поиск пути .

  3. Щелкнуть мышью по любому узлу (в данной точке установится красный флажок).

  4. Если требуется исключить из поиска определенные объекты сети, то надо удерживая клавишу Ctrl, щелкнуть по ним, после чего они будут отмечены красным крестом .

  5. По умолчанию, отключенные объекты в поиске не участвуют, но имеется возможность их включить в поиск. Для этого надо удерживая клавишу Shift щелкнуть по ним, после чего они будут отмечены зеленым кружком .

  6. Для запуска поиска связанных или несвязанных элементов надо в любом месте карты сделать щелчок правой кнопкой мыши, в появившемся контекстном окне выбирать пункт Найти связанные или Найти несвязанные соответственно.

В результате все участки сети, связанные или не связанные с узлами, отмеченными флагами, окрасятся цветом.

Поиск связанных объектов

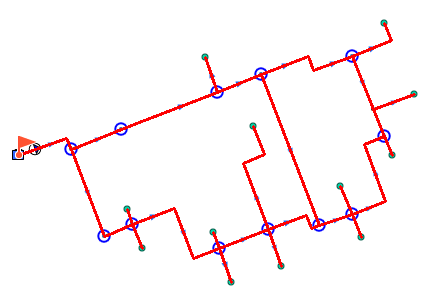

Рисунок 265. Поиск связанных объектов


[Примечание]Примечание

Полученные результаты - объекты сети, можно выделить или добавить/исключить из уже существующей группы.

Отмену флагов и результата поиска можно произвести нажав кнопку . Как произвести отмену отдельно результата или флагов можно узнать в разделе «Работа с флагами и результатом».
