Символы


Пред.		След.

При выделении в окне Структура слоя пункта Символы выводится библиотека символов данного слоя, показанная на рисунке ниже. Для изображения символьного объекта в слое, этот символ должен быть обязательно добавлен в библиотеку символов данного слоя.

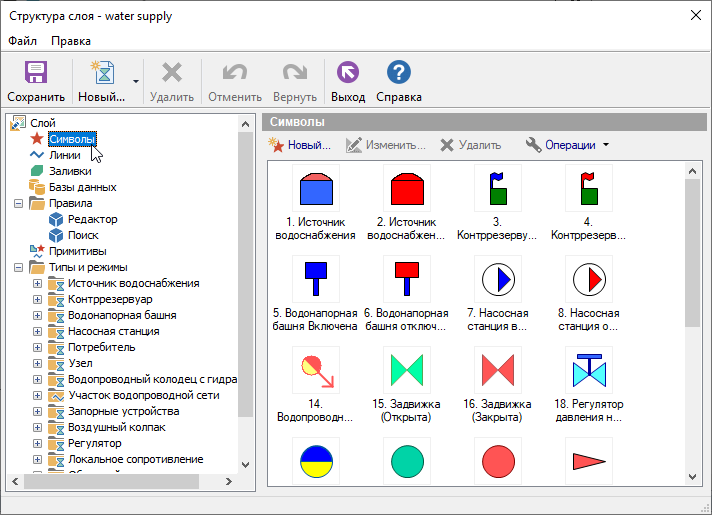

Рисунок 61. Окно библиотеки символов

Закладка Символы снабжена следующими командными кнопками:

Новый... - открывает редактор символа для создания нового символа. После создания символ добавляется в список символов слоя.
Изменить... - открывает редактор символа для символа, выбранного в списке. Так же редактор символов можно вызвать двойным щелчком левой кнопки мыши по символу, который надо изменить.
Удалить - удаляет из библиотеки символов символ, отмеченный в списке. Если удаляемый символ используется одним из режимов структуры слоя или одним из объектов, удаление этого символа будет запрещено.
Операции:
- Импорт - открывает диалог импорта символов, позволяющий импортировать символы из библиотек других слоев. После завершения импорта импортированные символы пополнят список символов данного слоя. (подробней смотрите «Импорт символов из библиотеки других слоев»).
- Удалить свободные - удаляет из библиотеки символов все символы, не используемые ни одним из объектов. Это позволяет очистить библиотеку от лишних символов.
