Регулятор давления — это объект водопроводной сети, поддерживающий заданное давление в трубопроводе «до себя» или «после себя».

Условное обозначение регулятора давления:

По умолчанию регулятор регулирует значение в том месте, где установлен. С помощью вспомогательного участка регулятор давления, установленный на трубопроводе, может контролировать давление «до себя» или «после себя», как показано на рисунке ниже. Для того чтобы указать как работает регулятор необходимо установить узел контроля (простой узел) и соединить их вспомогательным участком (смотрите «Вспомогательный участок »).

На рисунке ниже показан участок трубопровода, на котором установлен регулятор давления «до себя», регулирующий давление на всасывающем патрубке насосной станции.

Регулятор давления имеет переменное сопротивлением, которое позволяет поддерживать заданное давление в трубопроводе в определенном диапазоне изменения расхода. Величина сопротивления регулятора может изменяться в пределах от максимума при закрытом клапане регулятора до минимального сопротивления полностью открытого клапана регулятора. Если условия работы сети заставляют регулятор полностью открыться, то он начинает работать как нерегулируемый дросселирующий узел.

Устанавливается регулятор давления на водопроводе при сложных рельефах местности в случае технологической необходимости, а также на насосных станциях.

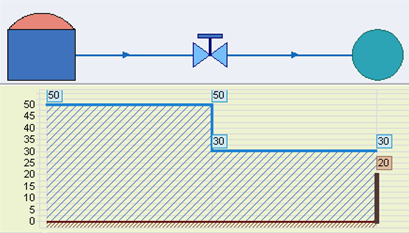

Ниже на рисунке показана сеть (источник, участок, регулятор, участок, потребитель) и соответствующий ей пьезометрический график. На этом графике видно, что регулируемое давление равно 30 метрам. Другими словами, регулятор должен понизить давление в сети с 50 (до регулятора) до 30 метров (после регулятора).

Графический тип объекта - символьный, относится к объектам инженерных сетей и классифицируется как узел.

Уникальный номер (ID) типа в структуре слоя водопроводной сети — ID 11.

Номер режима Регулятора давления — 1.
