Открыть справочник по Суточным графикам работы насосов (смотрите раздел «Открытие справочника суточного графика работы насосов»).

В появившемся окне Суточный режим работы насоса необходимо заполнить колонку N, шт - количество работающих насосов в каждый час (час смотрится по колонке Т, час) и колонку Частота оборотов (об/мин). Для введения значений в колонку надо выделить соответствующее поле курсором и с клавиатуры вывести число.

Чтобы посмотреть как будет выглядеть зависимость расхода (G, м3/ч) от напора (Р,м) соответствующая каждому расчетному часу надо снова открыть окно уточный режим работы насоса нажав на кнопку . Затем выделить курсором интересующую строку работы насоса в сутки. На графике будет изображено пунктирной линией, как меняется производительность насоса в зависимости от частоты вращения.

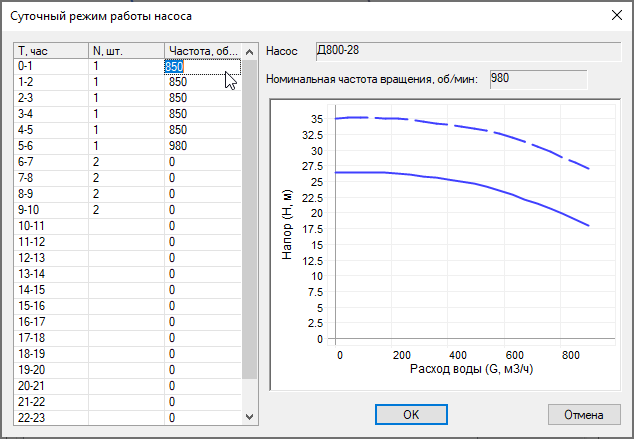

Рисунок 443. Справочник суточных режимов работы насоса

	Примечание
	В том случае, если колонка Частота оборотов не будет заполнена, то расчет будет производиться на номинальную частоту вращения насоса (она будет взята из справочника по насосам).

После заполнения данных для сохранения произведенных изменений и закрытия окна Суточный режим работы насоса нажать кнопку ОК. В результате будет задан график работы и частота вращения насосов на насосной станции установленных параллельно. Из рисунка выше видно, что с 0 до 5 часов утра будет работать один насос с частотой вращения 2750 об/мин, с 5 до 6 тоже один насос, но уже с частотой 2800 об/мин и так далее

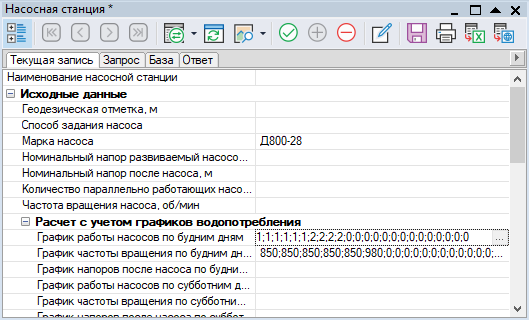

Рисунок 444. Окно семантической информации по насосной станции
