Выбор марки насоса из справочника

При создании нового слоя водопроводной сети, создаётся пустой Справочник насосов. Насосы следует добавить самостоятельно, используя паспортные данные насоса («Добавление марки насоса») или импортировать («Импорт данных по насосам») .

Для указания конкретной марки насоса у объекта на карте надо:

  1. Открыть окно семантической информации по конкретному насосу ();

  2. Установить курсор с правой стороны от поля Марка насоса.

  3. Нажать кнопку . Откроется окно справочника

    [Примечание]Примечание

    Кнопка будет видна только, когда активна правая часть строки.

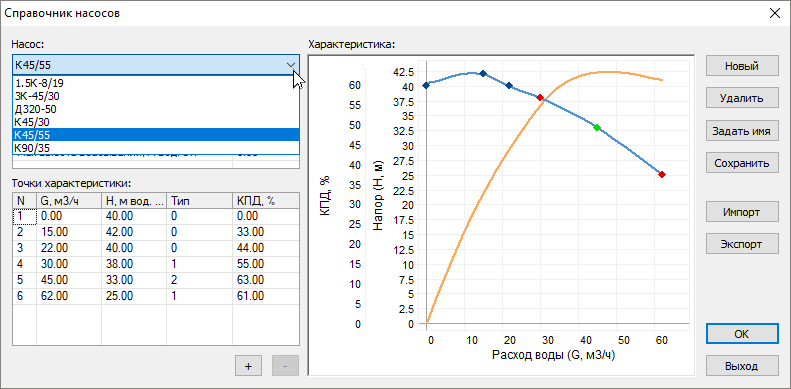

    Выбор марки насоса

    Рисунок 396. Выбор марки насоса


  4. В открывшемся окне Справочника насосов с помощью кнопки выбрать необходимую марку.

    При отсутствии насосов, их следует импортировать из различных источников «Импорт данных по насосам»

  5. Нажать кнопку ОК. Марка насоса автоматически будет сохранена в слой и занесена в таблицу исходных данных.

[Важно]Важно

Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник насосов, то расчет выдаст ошибку в строке Марка насоса, в связи с тем, что в справочнике эта информация отсутствует.
