Как построить пьезометрический график для водопроводной сети

Результаты расчетов можно проконтролировать с помощью пьезометрического графика.

Для построения пьезографика нужно отметить путь на водопроводной сети, для которого этот график будет построен. Чтобы построить пьезографик:

  1. Убедитесь, что слой Пример системы водоснабжения активный.

  2. На панели навигации (слева) нажмите кнопку выбора флагов .

  3. Отметьте на плане флагами начало и конец пути, по которому будет построен график. Для этого подведите курсор мыши к начальному объекту (в нашем случае резервуару), нажмите левую кнопку мыши.

  4. Затем подведите курсор к конечному узлу (потребителю) и сделайте двойной щелчок левой кнопкой мыши. После чего выбранный маршрут для построения графика высветится красным цветом.

  5. На панели инструментов нажмите кнопку .

Общий вид системы

Рисунок 10. Общий вид системы


В результате откроется панель пьезометрического графика и будет сформирован график по выбранному пути, имеющий вид подобный тому, что изображен на рисунке ниже:

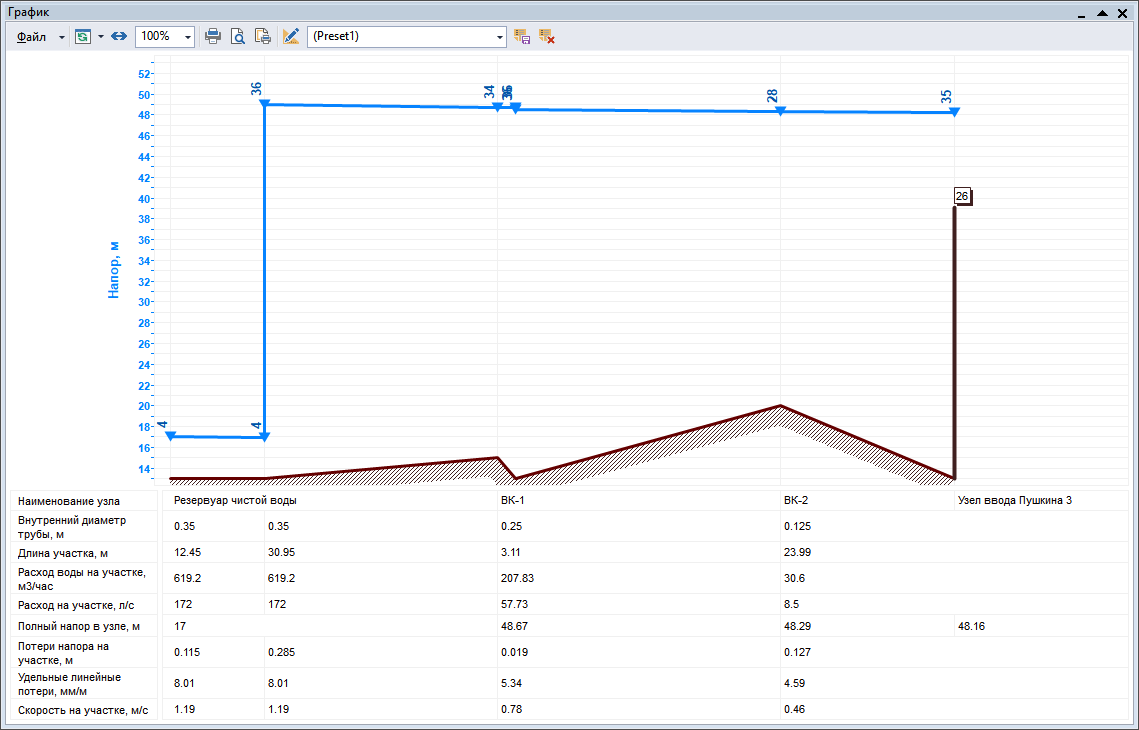

Пьезометрический график

Рисунок 11. Пьезометрический график
