Моделирование аварий на трубопроводе

При проведении поверочного расчета имеется возможность назначать места разрывов на участках трубопроводов, не изменяя базовой топологии сети.

Для моделирования аварии надо:

  1. Выбрать меню Задачи|ZuluHydro или нажать на панели инструментов кнопку .

  2. В появившейся панели расчетов нажать кнопку Слой..., указать слой для моделирования аварий и нажать кнопку ОК.

  3. Во вкладке Поверочный установить опцию Разрывы сети. При этом на панели появится табличка для описания мест разрывов.

  4. Далее сделать активным слой с сетью, на панели навигации нажать кнопку выделить - и указать нужный участок сети (участок должен замигать).

  5. В панели расчетов нажать на кнопку «+» справа от таблицы Места разрывов сети. ID участка появится в поле ID таблицы.

  6. В поле Место разрыва нужно задать место разрыва на участке в процентах от его длины, начиная с начала участка. В поле Площадь отверстия нужно задать площадь разрыва трубопровода в квадратных сантиметрах. В поле Глубина можно задать глубину на которой находится середина отверстия разрыва, если происходит истечение под уровень (по умолчанию 0).

    Указанным способом можно задать несколько мест разрыва, но на одном участке - только один разрыв.

    [Подсказка]Подсказка

    Расчет при моделировании разрывов сети следует проводить с установленной опцией Нефиксированный отбор.

    Панель ZuluHydro

    Рисунок 149. Панель ZuluHydro


    После расчета в протоколе будет указан список мест разрыва, напор в каждой точке разрыва и величина утечки, например:

    Результаты расчета

    Рисунок 150. Результаты расчета


    Для записи результатов по местам разрыва трубопровода, в таблицу по участкам имеются поля:

    • Kbreak - Место разрыва (значение от 0 до 1);

    • Hbreak - Напор в точке разрыва, м;

    • Gbreak - Утечка, м3/час.

    Точка разрыва не является штатным узлом сети. Для отображения ее на пьезографике следует дополнить кривую Напор в трубопроводе шаблона пьезографика новым объектом - участком водопроводной сети, как показано на рисунке (подробней о настройке пьезографика можно узнать в разделе «Создание нового шаблона пьезометрического графика»).

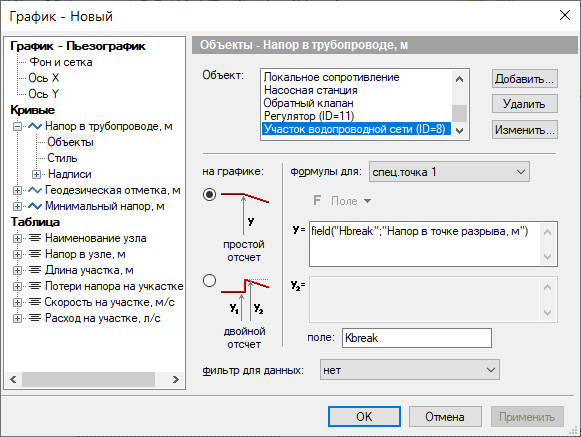

    Настройка пьезографика

    Рисунок 151. Настройка пьезографика


    В этом случае, при наличии разрыва в трубопроводе, на пьезографике отобразится дополнительная точка в месте разрыва с напором, равным напору в точке разрыва.

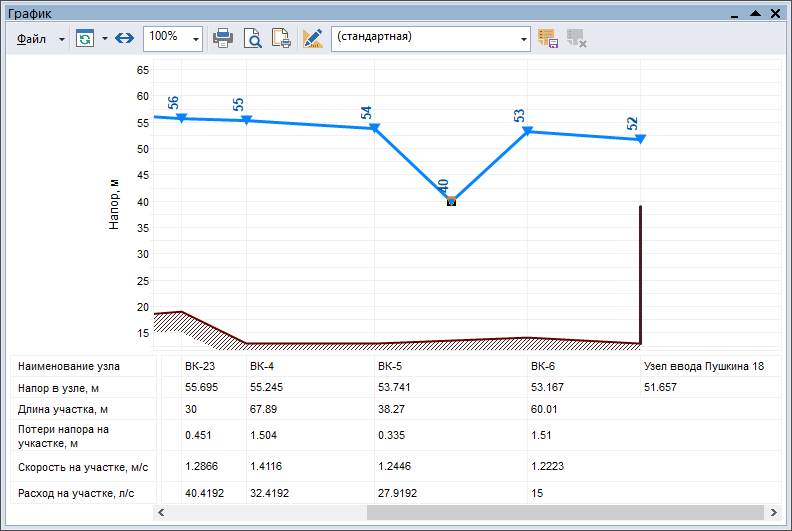

    Пьезографик

    Рисунок 152. Пьезографик
