Знакомство с окном пьезографика

Перед запуском расчета полезно познакомиться с окном пьезографика:

Знакомство с окном пьезографика

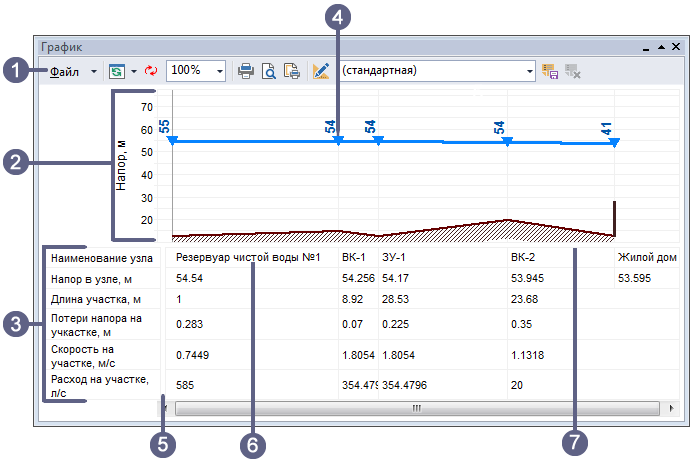

Рисунок 273. Знакомство с окном пьезографика


  1. Панель инструментов пьезометрического графика.

  2. Область линейного графика.

  3. Область шкального графика.

  4. Обозначение объекта водопроводной сети на графике (узел линейного графика).

  5. Планка изменения размера области заголовка шкального графика.

  6. Ячейка с наименованием объекта указанным выше на графике.

  7. Перемещаемая планка изменения размеров областей шкального и линейного графиков.

[Подсказка]Подсказка

Воспользуйтесь быстрой настройкой графика, чтобы настроить его масштаб, внешний вид и какие объекты отображаются на графике.

Условные обозначения по-умолчанию:
