Экспорт пьезометрического графика
Вы можете экспортировать пьезометрический график в различные графические форматы:
-
BMP (
*.bmp); -
Enhanced Metafile (
*.emf) - данный формат позволяет изменить только размеры документа. -
JPEG (
*.jpg, *.jpeg) -
PNG (
*.png)
При экспорте в BMP, JPEG и PNG дополнительно указываются Размеры документа:
-
ширина (мм);
-
высота (мм);
-
разрешение (dpi).
При экспорте в BMP можно изменить Формат экспортируемого файла: монохромный рисунок, 256-цветный рисунок или 24-разрядный рисунок.

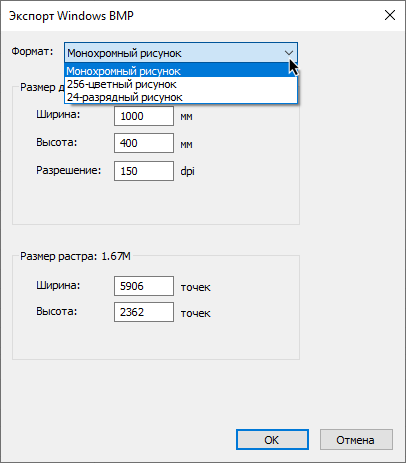

Рисунок 281. Параметры экспорта графика
![[Подсказка]](images/admon/tip.png) | Подсказка |
|---|---|
|
Также вы можете сохранить график в виде отдельного файла ZuluGIS или экспортировать профиль в DXF. |
Чтобы экспортировать пьезографик:
-
Постройте график или откройте сохраненный ранее.
-
В окне График выберите пункт главного меню :
Рисунок 282. Меню Файл|Экспорт
-
В появившемся диалоговом окне в строке Тип файла выберите тип для сохраняемого файла:

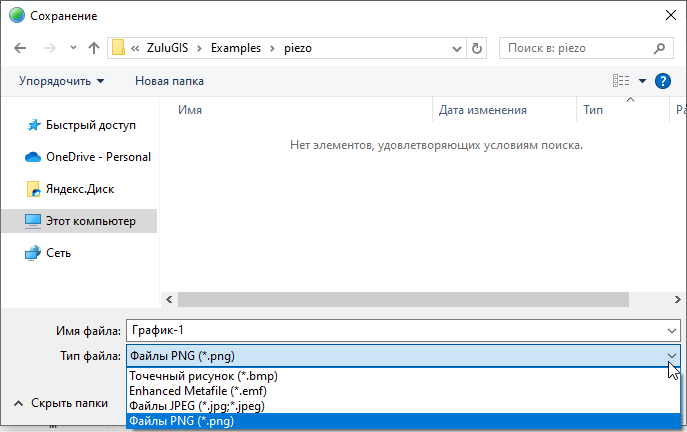

Рисунок 283. Выбор типа сохраняемого файла
-
В строке Имя файла задайте имя и путь для нового файла.
-
Нажмите кнопку .
-
Нажмите кнопку .
В указанной директории сохранится графический файл с графиком.
