Типы объектов
Для моделирования водопроводной сети используются типовые объекты. Создание типов и режимов,
а также их редактирование происходит в диалоговом окне Структура слоя (
).
Тип объекта определяет, какую функцию данный типовой объект должен выполнять, например
Источник – является источником водоснабжения, Потребитель
– потребителем воды и так далее. К типовым объектам может привязываться семантическая база данных.
Каждый типовой объект, в свою очередь, может иметь несколько режимов, которые задают различные способы работы (отображения) типового объекта. Например, тип объекта - задвижка, режимы работы – открыта и закрыта. Подробнее о режимах можно узнать в разделе «Режимы объектов»).
Дерево типов и режимов находится в структуре слоя водопроводной сети. При выделении левой кнопкой мыши типа объекта (например, источник), в дереве типов и режимов справа откроется вкладка, в которой отобразятся свойства выделенного типа:

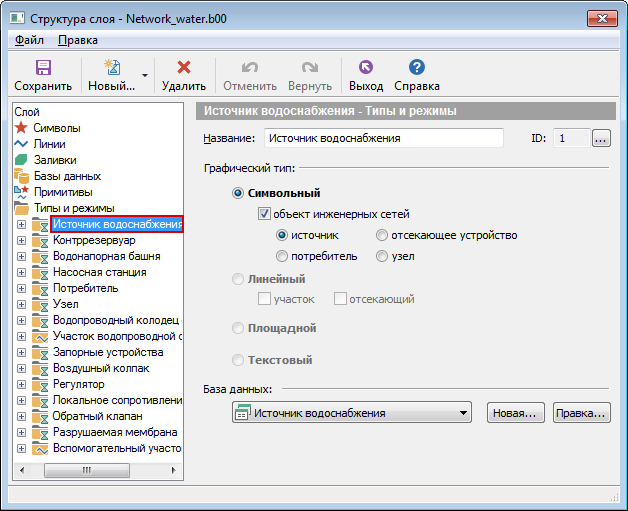

Рисунок 67. Вкладка «Тип объекта»
На открывшейся вкладке диалога расположены следующие разделы:
-
Название− в данной строке отображается название типа, оно же одновременно отображается в дереве типов.
-
ID− отображается ID выделенного типа, то есть уникальный номер, который за данным типом закреплен. У каждого типа свой номер.
-
Графический тип − типовые объекты могут быть символьными, линейными площадными и тестовыми. Символьный тип имеет дополнительный признак объект инженерных сетей, наличие которого позволяет конкретизировать какие функции (источник, потребитель, простой узел или запорной устройство) этот тип выполняет.
Линейный тип имеет два дополнительных признака:
-
участок − наличие этого признака позволит системе относиться к объектам такого типа как к участкам инженерной сети, то есть при вводе потребует наличия на своих концах объектов символьного типа;
-
отсекающий − при установленном флажке, участок будет рассматриваться как отсекающее устройство, т. е. отключение на схеме можно будет производить участком.
-
