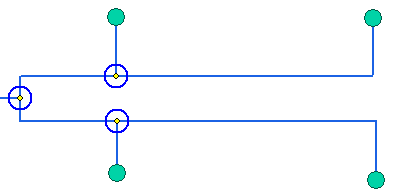

Водопроводная сеть может быть изображена схематично, при этом неважно, будут ли координаты узлов (объектов водопроводной сети) и углы поворотов (точки перелома участков) введены по координатам с геодезической точностью или обрисованы по подложке. Важно, чтобы нужные объекты водопроводной сети (узлы) были соединены участками (дугами). Схематичное изображение модели водопроводной сети позволяет быстро провести гидравлические расчеты, но не даёт возможности определить местонахождение своих сетей. Пример схематичного изображения водопроводной сети показан на рисунке ниже.
Рисунок 53. Схематичное изображение сети
