Имитация разрыва трубы

Переходные процессы в сети порождаются закрытием задвижки. Для имитации разрыва трубы используется элемент - разрушаемая мембрана. Разрушение наступает при достижении давлением заданной величины. Площадь возникающего отверстия также задается пользователем.

Точки наблюдения выбраны перед задвижкой и после насоса.

Результаты расчетов

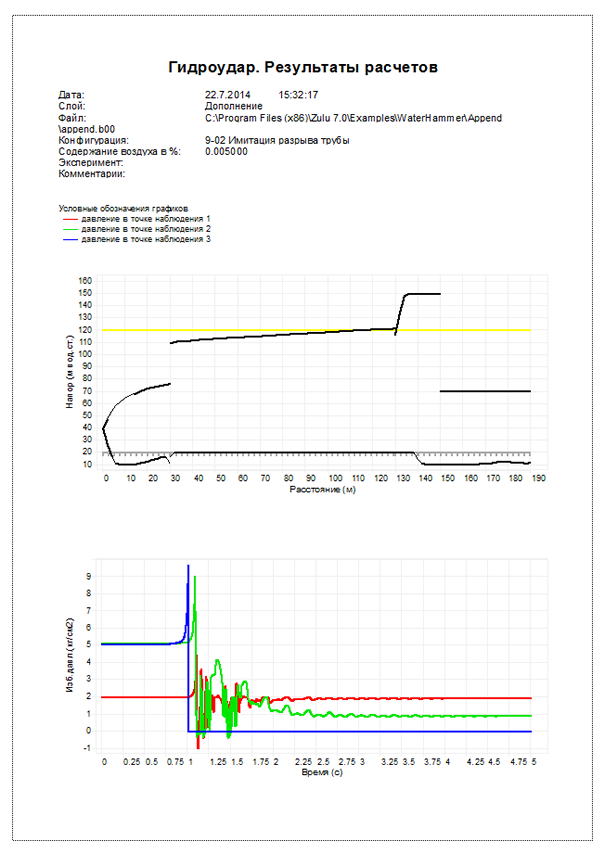

Рисунок 206. Результаты расчетов


Здесь для сравнения нанесен серым цветом график напора перед задвижкой в случае, когда разрушение не происходит. Этого можно добиться, увеличив в несколько раз давление разрушения.
