Закрытие задвижки при наличии обратного клапана

Переходные процессы в сети порождаются закрытием задвижки. Точки наблюдения выбраны: перед самым обратным клапаном, перед задвижкой и сразу после нее.

Результаты расчетов

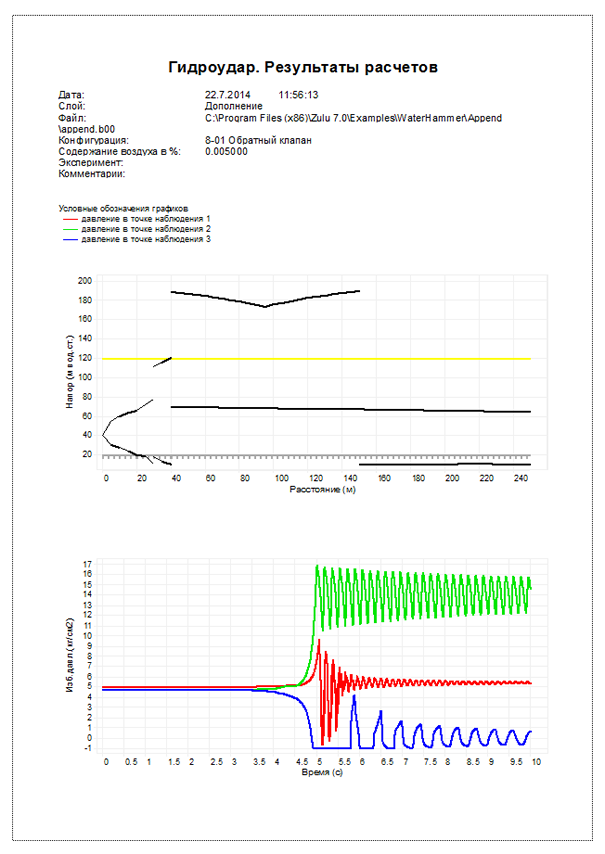

Рисунок 203. Результаты расчетов


Здесь зеленым цветом изображен график напора перед задвижкой, а нижний синий график описывает напор после задвижки.

Здесь же для сравнения нанесен серым цветом график напора перед задвижкой для сети в которой обратный клапан отсутствует.
