Создание нового тематического файла

Система предусматривает возможность создания своего собственного фильтра по окраске объектов сети в зависимости от любого параметра семантической базы данных этих объектов. Создать, записать и отредактировать тематический фильтр можно в редакторе фильтров. Для вызова редактора следует выбрать пункт меню системы Карта|Тема|Редактор фильтра. На экране появится диалог редактора.

Зададим тематическую раскраску для включенных участков, длина которых больше и меньше 50 метров.

Сначала необходимо создать тематический фильтр, для этого следует:

  1. В меню Карта выбрать команду Тема|Редактор фильтра.

  2. Нажать кнопку Слой, и в появившемся окне выбора файла указать слой водопроводной сети.

  3. В строке Шаблон ввести имя шаблона. (Например, Окраска по длине).

  4. Из открывающегося списка База выбрать базу данных Участок водопроводной сети.

  5. В строке Имя задать название первого условия. (Например, Длина меньше 50 метров).

  6. В разделе набора условий в строке Длина участка, м ввести: <50.

    [Примечание]Примечание

    Синтаксис условий запроса аналогичен синтаксису в окне запросов по семантической базе данных.

  7. Для того, чтобы создать тематическую раскраску только включенным участкам надо нажать кнопку Режимы и поставить флажок напротив режима Включен.

  8. Указать тип объекта, выбрав вкладку Линейные. В разделе Линии задать цвет, стиль и толщину линий трубопровода:

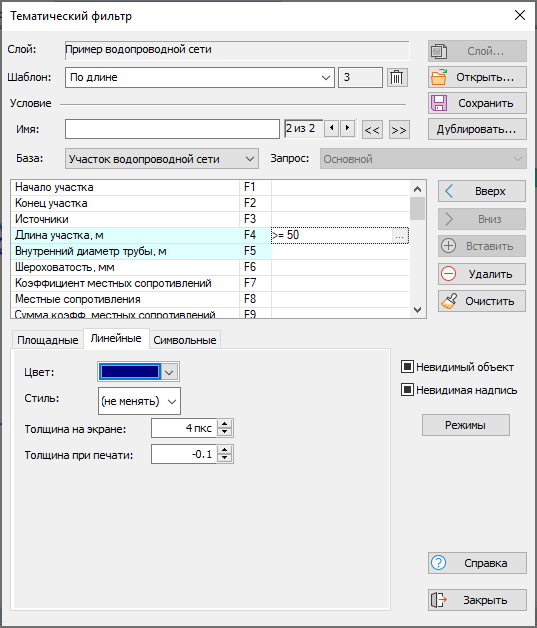

    Создание тематического фильтра

    Рисунок 467. Создание тематического фильтра


  9. Для ввода следующего запроса нажать стрелку в разделе .

  10. В строке Имя задать название второго условия: Длина больше или равна 50 метрам.

  11. В строке Длина участка, м ввести: >=50.

  12. В разделе Линии задать стиль,цвет и толщину трубопровода.

  13. Сохранить шаблон (кнопка Сохранить).

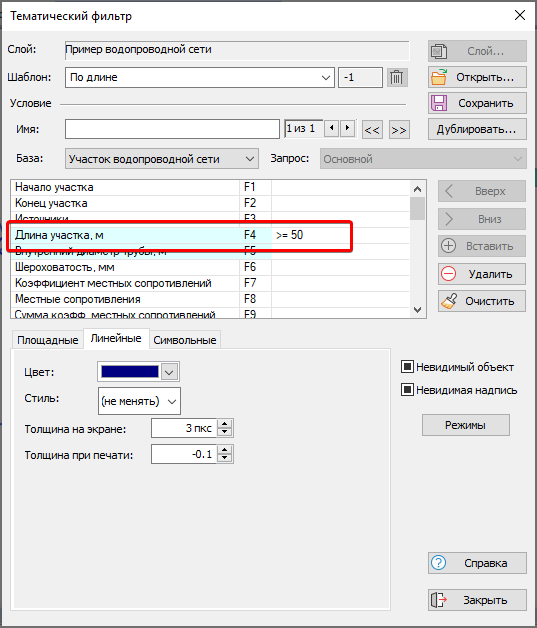

Создание тематического фильтра, 2-ое условие

Рисунок 468. Создание тематического фильтра, 2-ое условие


Теперь на основе тематического фильтра создаётся тематический файл:

  1. В меню Карта выбрать пункт Тема|Создать.

  2. В открывающемся списке Слой нажать на стрелку () и выбрать слой водопроводной сети.

  3. В строке Фильтр нажать стрелку и выбрать фильтр, созданный на предыдущем этапе (Окраска по длине).

  4. В строке Тема стереть надпись <Новая> и написать пользовательское название темы, например, также Окраска по длине.

  5. Для автоматического обновления темы установить опцию Обновлять автоматически.

  6. Отметить опцию Подключить к карте, нажать кнопку ОК.

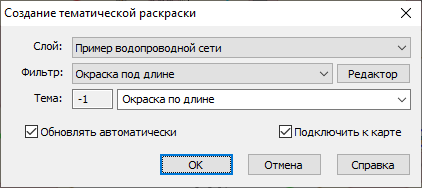

    Создание тематического файла

    Рисунок 469. Создание тематического файла


    На экране отобразится созданная тематическая раскраска:

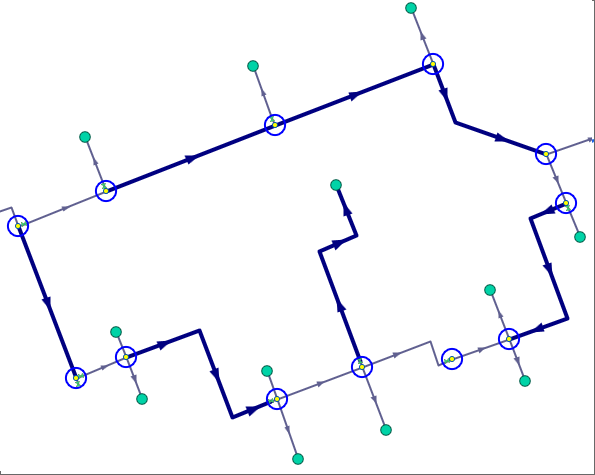

    Сеть с тематической окраской

    Рисунок 470. Сеть с тематической окраской
