Настройки раскраски

Для того, чтобы настроить тематический фильтр раскраски сети нужно:

  1. Выбрать команду главного меню Задачи|ZuluHydro или нажать на панели инструментов кнопку .

  2. Нажать кнопку Слой... и выбрать слой водопроводной сети.

  3. Нажать кнопку Настройки.

  4. Выбрать закладку Раскраска.

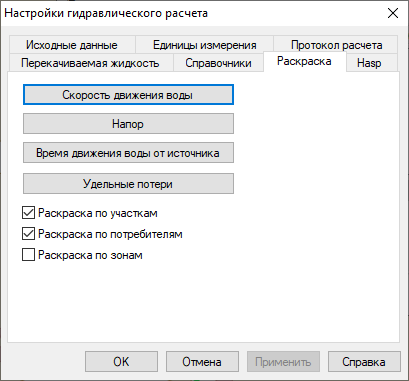

    Настройки раскраски

    Рисунок 441. Настройки раскраски


  5. Выбрать тип настраиваемого параметра, нажав на соответствующую кнопку, например Скорость движения воды.

  6. В появившемся окне задать или изменить значения параметров V2 (V1 заполняется автоматически) и указать соответствующий этому диапазону значений цвет окраски:

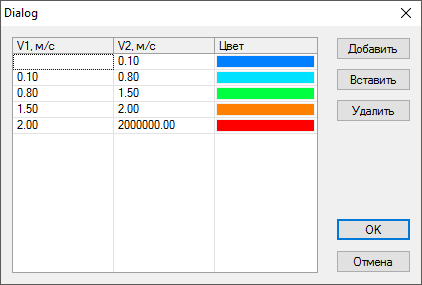

    Настройка цветов для окраски

    Рисунок 442. Настройка цветов для окраски


    Кнопка Добавить служит для добавления пункта в конец списка. Для того чтобы вставить строчку перед определенным полем, необходимо выделить это поле, и нажать кнопку Вставить, перед выделенным полем появится новая строка.

  7. Указать параметры раскраски:

    • раскраска по участкам - цветом будут выделены участки сети;

    • раскраска по потребителям - цветом выделятся потребители (применяется только для тех потребителей, у который в структуре слоя символ задан цветом авто);

    • раскраска по зонам - результатом будет построенная раскраска в виде областей.

  8. Нажать кнопку ОК для сохранения настроек.
