Настройки объектов сети и дополнительных объектов профиля

Настройка соответствия полей основных объектов водопроводной сети

Для экспорта продольного профиля в DXF следует настроить соответствие полей объектов водопроводной сети, которые будут участвовать в построении профиля.

[Подсказка]Подсказка

Для корректного построения профиля обязательно указать поля объектов. Красная надпись Настроить поля сообщает о том, что не все поля настроены. При их отсутствии — следует их добавить в базу данных. Видеоурок по настройке структуры слоя.

Для настройки соответствия полей основных объектов продольного профиля:

  1. Перейдите в параметры построения профиля.

  2. Выделите курсором ячейку Настроить поля напротив объекта настройки.

  3. Нажмите кнопку ....

  4. В открывшемся окне Данные напротив каждого параметра выберите соответствующее поле из списка доступных. В списке отображаются поля из базы данных выбранного типового объекта.

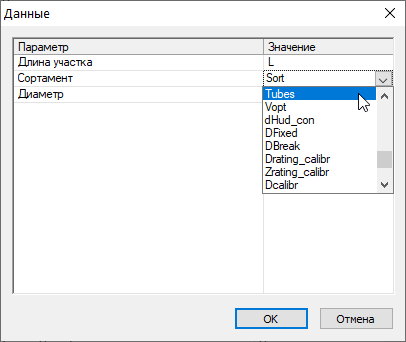

    Параметры экспорта профиля. Окно Данные.

    Рисунок 321. Параметры экспорта профиля. Окно Данные.


  5. После настройки всех параметров нажмите ОК.

Настройка соответствия полей дополнительных объектов

Для настройки дополнительных объектов (пересечений с коммуникациями) укажите следующие настройки:

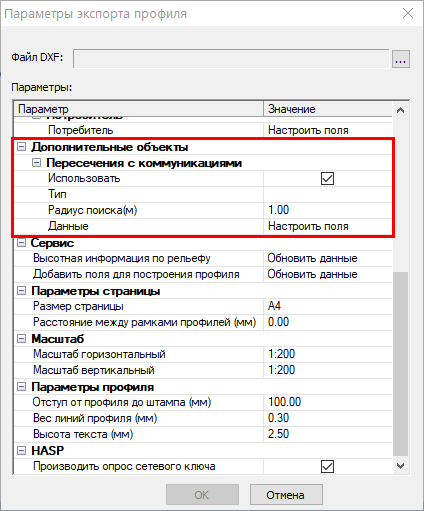

Настройки дополнительных объектов.

Рисунок 322. Настройки дополнительных объектов.


  • Использовать — включите, чтобы данный дополнительный объект участвовал в экспорте слоя.

  • Тип — выберите соответствующий типовой объект.

  • Радиус поиска, м — укажите радиус в метрах, для автоматической привязки дополнительных объектов к газопроводам, так как объекты изображаются "поверх" газопроводов.

  • Данные — нажмите для настройки соответствия полей для выбранного типового объекта.
