Потребитель
— это объект, который характеризуется минимальным напором и расчетным расходом сетевой воды.
Уникальный номер (ID) в структуре слоя водопроводной сети — ID 5.
Условное обозначение потребителя в зависимости от режима работы:
 |
включен |
 |
отключен |
Потребитель может быть "транзитным узлом" или конечным объектом сети, например, ввод в здание.

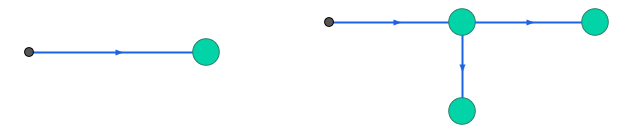

Рисунок 38. Изображение потребителя
Если в здании несколько узлов ввода, то потребителем можно моделировать каждый ввод. Потребителем можно описать целый квартал, указав общий расчетный расход сетевой воды и минимальный напор.

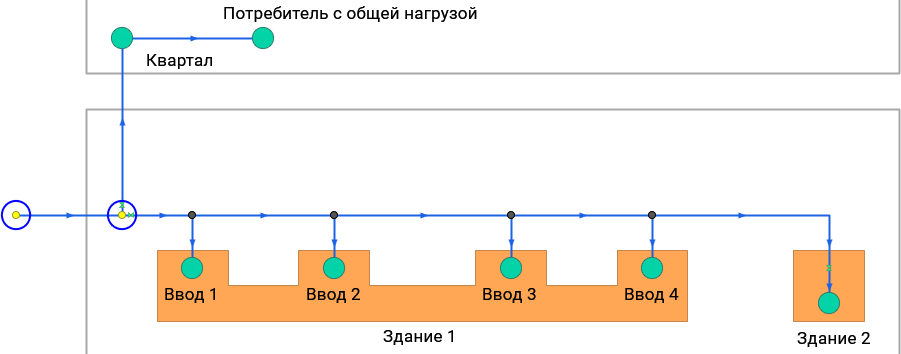

Рисунок 39. Пример нанесения сети
Графический тип объекта - символьный, относится к объектам инженерных сетей и классифицируется как потребитель.
Категория потребителей
Для поверочных расчётов с учетом графика водопотребления (неравномерности потребления воды), у потребителя системы водоснабжения указывается суточный расход и категория (жилые дома, общественные здания и прочие) . Пользователь может добавлять собственные категории. Справочник суточного графика водопотребления
Способ задания потребителя
В математической модели можно указать выбрать способ моделирования потребителя. Способ указывается в базе данных указывается поле Способ задания потребителя:
0 (Пусто) — Фиксированный отбор.
Отбор воды с расходом, заданным в полях Расчетный расход воды, л/с при расчете по расчетным расходам, либо из полей Расчетный расход воды в будний день, л/с)(субботний, воскресный, праздничный день) при расчете по суточному графику. Давление на потребителе вычисляется при расчете.
1 — Фиксированный напор.
Заданный напор берется из поля Hmin (Минимальный напор воды, м). Отбор воды на потребителе определяется при расчете.
2 — Ограниченный отбор.
Если напор на потребителе больше или равен минимально необходимому (поле Hmin), то отбор воды на потребителе равен расчетному расходу (аналогично коду 0). При нехватке напора расход будет определятся по сопротивлению потребителя, вычисляемому по расчетному расходу и минимально необходимому напору.
3 — Излив через отверстие.
Текущий расход воды и давление на потребителе определяется сопротивлением отверстия, вычисляемым по диаметру выходного отверстия (поле D) и уровнем воды над отверстием (поле Hw).
4 — Вычисляемое сопротивление.
Текущий расход воды и давление на потребителе определяется его сопротивлением, вычисляемом при расчетном расходе и минимально необходимом напоре
