Запуск калибровки

Первый расчет калибровки следует проводить с установленной опцией Только поверка. В этом случае будет проведён поверочный расчёт для проверки работоспособности электронной модели и корректности исходных данных. Далее вы можете проводить расчёт с различными параметрами калибровки. Расчёт проводится автоматически для всей сети, включая сложные сети с несколькими источниками.

[Подсказка]Подсказка

Полученные результаты можно использовать в поверочном расчете, включив на панели расчёта опцию Данные калибровки.

Для запуска калибровки водопроводной сети:

  1. Выберите пункт главного меню Задачи|ZuluHydro или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов:

    Окно гидравлических расчетов

    Рисунок 219. Окно гидравлических расчетов


  2. Перейдите на вкладку Калибровка.

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой водопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Окно выбора слоя

    Рисунок 220. Окно выбора слоя


  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника. Установка флажка рядом с названием рассчитываемого слоя автоматически отметит сразу все источники.

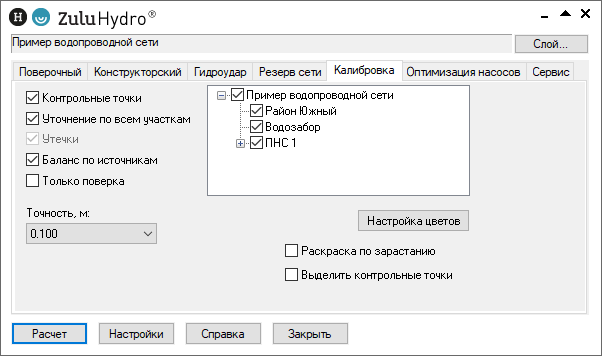

    Запуск калибровки водопроводной сети

    Рисунок 221. Запуск калибровки водопроводной сети


  5. Установите параметры проведения калибровки.

    • Контрольные точки

      При включении данной опции диаметры участков будут скорректированы, так чтобы расчётные значения в контрольных точках совпали или были максимально приблизились к измеренным.

    • Уточнение по всем участка

      При включении этой опции будет использоваться гипотеза равномерного зарастания трубопроводов. В этом случае результаты калибровки (зарастание, утечки) будут равномерно распределяться по всем участками сети, даже если они не оказывают прямого влияния.

    • Утечки

      При использовании данной опции в процессе калибровки будут распределяться суммарные утечки по участкам сети и определяться коэффициент утечки (в соответствии с заданным рейтингом по утечкам).

    • Баланс по источникам

      Используется при расчёте сети с несколькими источникам. При включении этой опции будет подбираться такое сопротивление между источниками, при котором будет обеспечен баланс по расходам.

    • Только поверка

      Позволяет выполнить гидравлический расчет с измеренными значениями расхода и напора, без проведения калибровки.

      Рекомендуется первый расчет калибровки следует проводить с установленной опцией Только поверка. В этом случае будет проведён поверочный расчёт для проверки работоспособности электронной модели и корректности исходных данных.

  6. Выберите необходимую Точность, м проведения калибровки - допустимое отклонение результатов калибровки от измеренных значений давления.

  7. Включите опцию Выделить контрольные точки для наглядности отображения объектов, с заданными значениями калибровки (они будут отображаться в виде красных кружков).

  8. Для настройки тематической раскраски по результатам калибровки нажмите кнопку Настройка цветов.

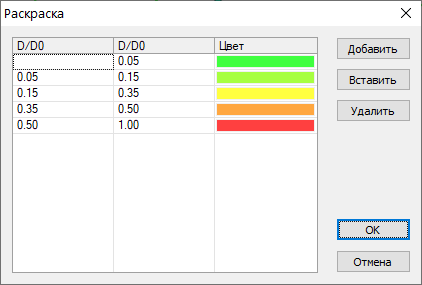

    Настройка тематической раскраски по результатам калибровки

    Рисунок 222. Настройка тематической раскраски по результатам калибровки


  9. Для запуска калибровки нажмите кнопку Расчет.
