Автоматическое занесение длины с карты

При нанесении водопроводной сети на карту в масштабе поле Длина участка можно заполнить автоматически для всех участков водопроводной сети. Длины участков можно определять как с учетом, так и без учета геодезических отметок начального и конечного узла. При запуске операции автоматического определения длин участков пользователю будет предложено указать, стоит ли учитывать геодезические отметки.

Данная операция выполняется только для тех участков, у которых не введена длина. Если же в поле Длина участка стоит какое-либо число, то никаких изменений для этого участка не произойдет, то есть введенные значения (или значения, первоначально считанные с карты) перезаписываться не будут.

Для занесения длины с карты:

  1. Выберите команду главного меню Задачи|ZuluHydro или нажмите на панели инструментов кнопку . На экране появится окно водопроводных расчетов.

    Окно гидравлических расчетов ZuluHydro

    Рисунок 357. Окно гидравлических расчетов ZuluHydro


  2. Нажмите кнопку Слой... и выберите из списка слой водопроводной сети.

  3. Перейдите на вкладку Сервис.

  4. Нажмите кнопку Длины участков с карты:

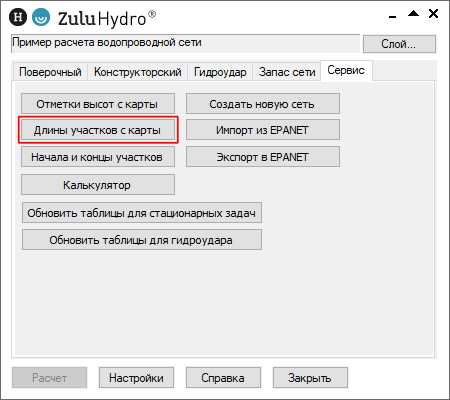

    Вкладка Сервис

    Рисунок 358. Вкладка Сервис


  5. Нажмите кнопку Длины участков с карты. Откроется окно с дополнительными опциями определения длины:

    Окно опций определения длины

    Рисунок 359. Окно опций определения длины


  6. В открывшемся окне с дополнительными опциями определения длины можно выбрать:

    • Учитывать геодезические отметки узлов – при указании данной опции системой будут учитываться геодезические отметки объектов сети, в противном случае отметки учтены не будут.

    • Перезаписывать текущие данные – при установке данной опции произойдет перезапись длин у всех участков. В случае, если эта опция не установлена, то длина будет считана только для тех участков, поле длины у которых не задано.

    • Для выполнения операции только для группы выделенных объектов установите опцию Только для выделенных участков.

  7. Нажмите кнопку ОК.

Программа считает длины участков с нанесенной на карту расчетной схемы в соответствии с масштабом и запишет данные в базу данных по участкам в поле Длина участка.
