Удаление объекта с нанесенной сети (объединение последовательно соединенных участков)
Если два участка сети имеют общий объект, который связан только с этими участками, то этот узловой объект можно удалить таким образом, что два связанных с ним участка объединятся в один, а на месте удаленного объекта будет точка перелома объединенного участка.
В отличие от простого удаления, при котором концы участков «повисают», в этом случае, несмотря на изменение топологии (сеть уменьшается на один узел и одно ребро), связность сети при этом не нарушается.
Удалять таким образом можно как один объект так и одновременно группу объектов, что будет аналогично операции объединения участков в ZuluGIS.
![[Предупреждение]](images/warning_654775760.png) | Предупреждение |
|---|---|
|
Объединение последовательно соединенных участков не имеет отмены действия! |
Для объединения последовательно соединенных участков:
-
Выделите удаляемый объект/группу объектов.

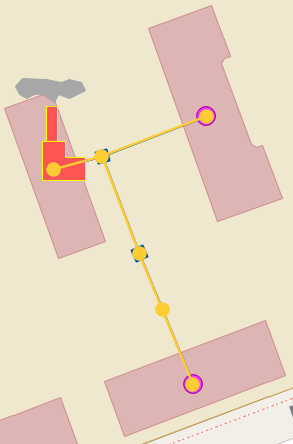

Рисунок 28. Выделенные объекты сети
-
Нажмите кнопку Исключить из сети
. -
Нажмите для подтверждения удаления или кнопку для отмены действий.

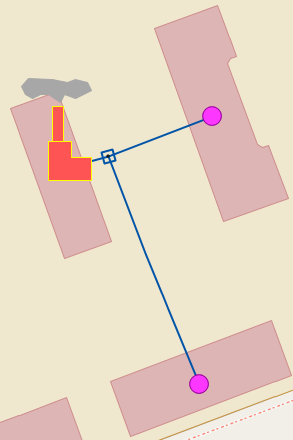

На рисунке ниже показан результат. Даже несмотря на то, что выделены были все объекты сети, удаление произошло только тех объектов, которые могли были быть удалены в соответствии с логикой построения сети. Не были удалены источник и потребители так как это начальные и конечные объекты участков. А участки обязательно в сети должны с какого либо узлового объекта начинаться и так же заканчиваться объектом. Так же не была удалена тепловая камера так как к ней примыкает больше двух участков. В этом случае там тоже обязательно должен стоять объект.
Рисунок 29. Результат
