Ввод объекта на существующую сеть (разделение участка узловым объектом)
Данная операция используется для типового линейного объекта слоя, являющегося участком. В результате операции участок будет разделен на два участка, а между ними будет внедрен типовой символьный объект. Такой объект может быть вставлен только в уже существующую вершину (узел) участка. Поэтому если она на участке отсутствует, то первоначально добавьте ее.
Для разделения участка символьным объектом:
-
Переместите карту таким образом, чтобы красный крестик в центре экрана (
) находился на редактируемом объекте. -
Коснитесь пальцем экрана и удерживайте некоторое время, объект выделится.
-
Нажмите кнопку
. -
Выделите узел, на месте которого будет вставлен символьный объект. Для этого коснитесь пальцем экрана на узле (круглая точка). Касанием другого узла вы можете сменить выделенный узел.
-
Нажмите кнопку
. -
На экране отобразится список объектов доступных для ввода. Выберите объект касанием экрана. Если список объектов большой и не помещается на экране, то для обзора объектов нажмите на экран и не отпуская палец произведите его перемещение вверх/вниз.

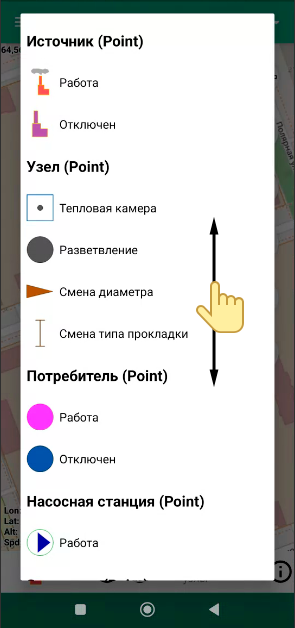

Рисунок 124. Список объектов для ввода
В результате участок будет разбит на два, а в указанной точке вставлен выбранный символьный объект:

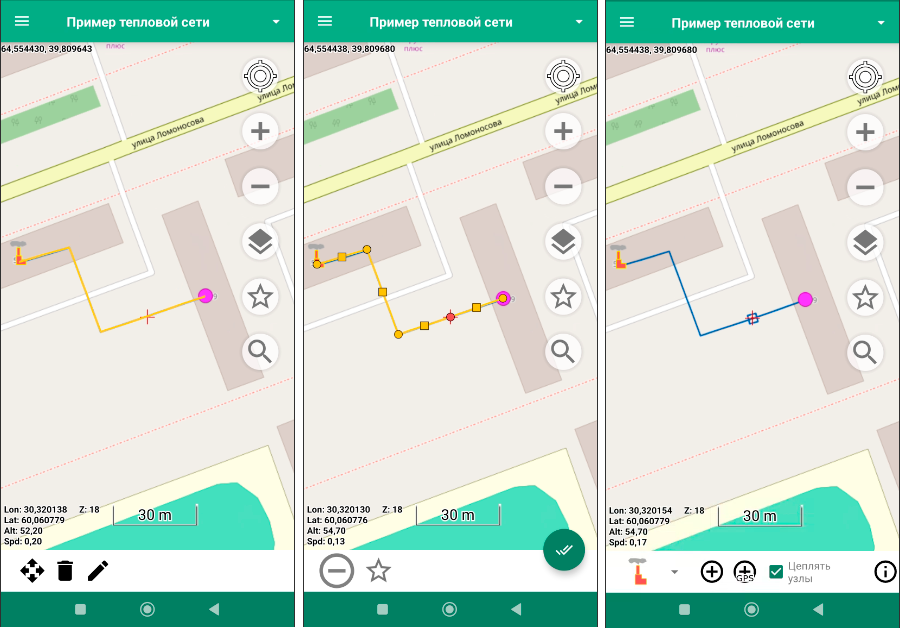

Рисунок 125. Ввод объекта на существующую сеть
Для выхода из режима редактирования нажмите кнопку
.
