Поиск пути

Для поиска пути надо указать символьные объекты между которыми будет найден путь. Если указать два объекта, то будет найден кратчайший путь между ними. Также можно добавить промежуточные объекты, чтобы построить путь по определенному маршруту.

Для поиска пути:

  1. Сделайте активным слой сети.

  2. На экране карты нажмите кнопку выбора режима и выберите пункт Инструменты анализа сети .

  3. Нажмите на пункт Поиск пути .

  4. Отметьте начальный символьный объект пути, это можно сделать двумя способами:

    • коснитесь на карте объект, на нем будет установлен красный флажок;

      или

    • переместите карту таким образом, чтобы красный крестик в центре экрана () находился на начальном символьном объекте. Затем коснитесь пальцем экрана и удерживайте некоторое время, на объекте будет установлен красный флажок.

    Установка флажка

    Рисунок 178. Установка флажка


  5. При существовании нескольких маршрутов до конечного узла (в кольцевых сетях) установите выбранным способом последовательно флажки на промежуточных узлах сети. Затем поставьте флажок на конечном объекте.

  6. Если требуется исключить из маршрута определенные участки сети, то нажмите на стрелку в нижней левой части экрана и выберите красный крестик . Затем коснитесь на карте участок для исключения. Или переместите карту таким образом, чтобы красный крестик в центре экрана () находился на исключаемом участке. Далее коснитесь пальцем экрана и удерживайте некоторое время, на участке будут установлены красные крестики.

    Исключение объектов

    Рисунок 179. Исключение объектов


  7. По умолчанию отключённые объекты не участвуют в поиске пути. Однако вы можете включить их в поиск.

    Чтобы включить в поиск конкретные объекты, нажмите на стрелку в левом нижнем углу экрана и выберите зелёный кружок . Затем коснитесь на карте объектов, которые вы хотите включить в поиск. Они будут отмечены зелёными кружками.

    Если же надо чтобы в поиске пути участвовали все отключенные объекты сети, то установите опцию .

    Включение в поиск

    Рисунок 180. Включение в поиск


  8. Для запуска поиска пути нажмите кнопку . Найденный путь выделится цветом. В том случае, если путь найти невозможно, будет выдано соответствующее сообщение.

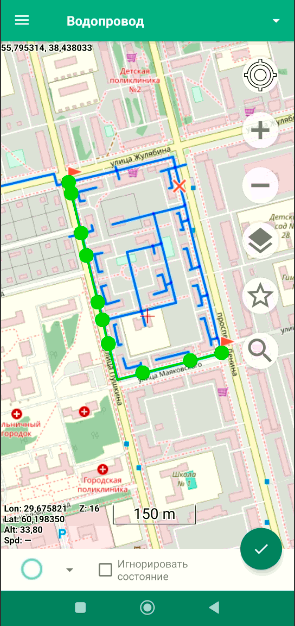

    Найденный путь

    Рисунок 181. Найденный путь


    Чтобы сбросить результат нажмите кнопку , повторное ее нажатие произведет выход из режима анализа сети.
