Ввод контура (площадного объекта)

Ввод контура заключается в последовательном вводе цепочки точек, координаты каждой из которых можно задать как в указанном месте так и по текущим GPS координатам устройства. При добавлении объекта по GPS координатам, в базу данных могут автоматически записываться заранее настроенные поля: широта, долгота, высота над уровнем моря, точность gps, вертикальная точность gps, время. Для этого поля базы данных следует настроить с использование тегов GPS, подробнее смотрите https://www.politerm.com/zuludoc/index.html#zb_query_properties.html#gps.

[Примечание]Примечание

Вводить возможно только типовые объекты.

Чтобы ввести контур:

  1. Включите режим редактирования слоя.

  2. Для выбора объекта в нижней части экрана на панели редактирования нажмите :

    Выбор объекта для ввода

    Рисунок 119. Выбор объекта для ввода


    На экране отобразится список объектов доступных для ввода. Выберите площадной объект касанием экрана на нем. Когда список объектов большой и не помещается на экране, то для обзора объектов надо нажать на экран и не отпуская палец произвести его перемещение вверх/вниз.

  3. Опция Цеплять узлы позволяет при введении объекта прицеплять его узлы к узлам уже нанесенных объектов редактируемого слоя. Если данная опция не требуется, снимите ее.

  4. В нижней части экрана нажмите кнопку . После чего отобразится панель ввода линии, где расположены кнопки:

    • добавить точку в месте расположения указателя-крестика в центре экрана;

    • добавить точку по текущим координатам устройства;

    • удалить точку;

    • отменить изображение участка.

  5. Ввод контура может производиться как по расположению указателя-крестика в центре экрана, его расположение вы выбираете самостоятельно, так и по текущим координатам устройства.

    Для ввода по самостоятельно указанному расположению:

    1. Нажмите пальцем на экран и не отпуская его переместите карту так, чтобы указатель-крестик () указывал место для ввода объекта.

    2. Нажмите кнопку , после чего в месте расположения крестика будет установлена первая точка полилинии.

    Для ввода по текущим координатам устройства:

    1. Нажмите кнопку , после чего в месте расположения устройства будет установлена первая точка полилинии. Для перестроения карты в эту область можно нажать кнопку .

  6. Для ввода следующей точки контура:

    • при вводе по расположению указателя-крестика переместите экран к местоположению следующей точки (углу поворота) и нажмите кнопку ;

    • при вводе по текущим координатам устройства переместите устройство и нажмите кнопку .

    Внесите таким образом нужное количество точек.

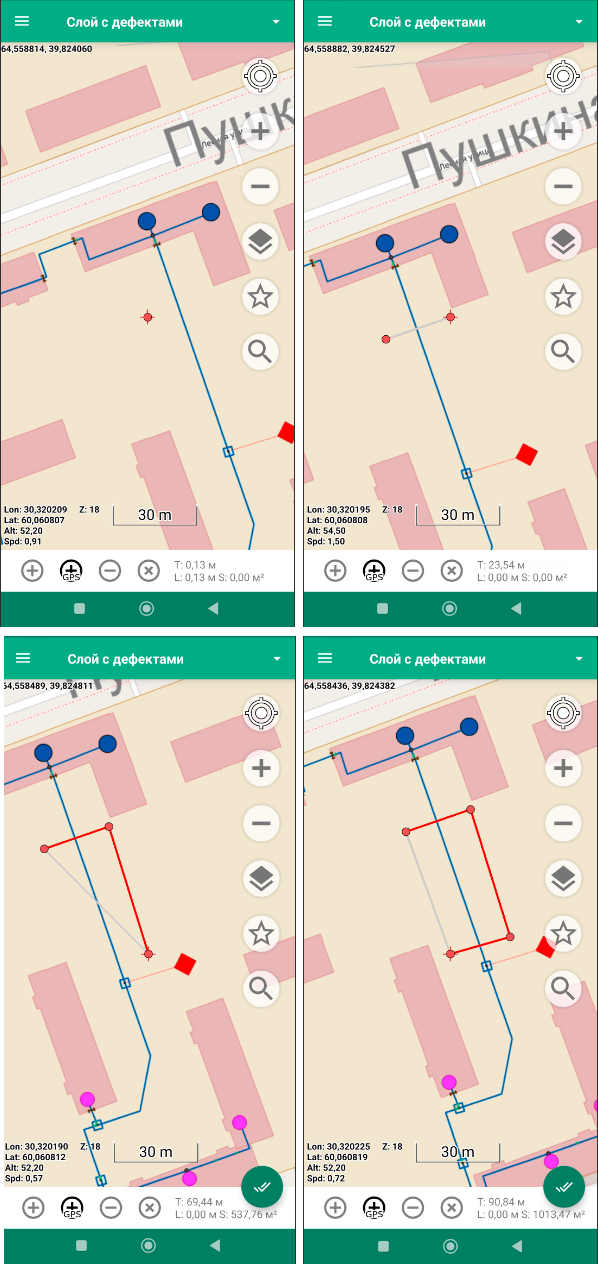

    Ввод площадного объекта

    Рисунок 120. Ввод площадного объекта


  7. Для завершения объекта при вводе по расположению указателя-крестика переместите экран к местоположению конечной точки. При вводе по текущим координатам устройства переместите устройство к местоположению конечной точки участка. Нажмите кнопку . На экране появится сообщение: Вы действительно хотите создать элемент по указанным координатам? Нажмите кнопку ОК для подтверждения.

    Результат ввода площадного объекта:

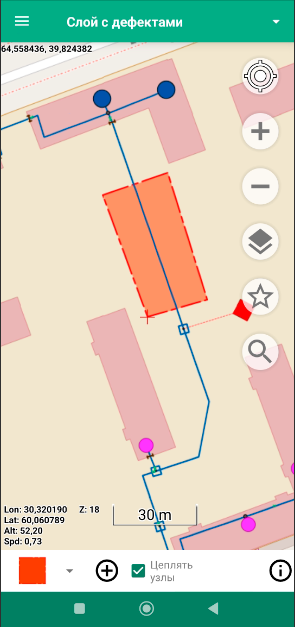

    Введенный площадной объект

    Рисунок 121. Введенный площадной объект


Для выхода из режима редактирования нажмите кнопку .
