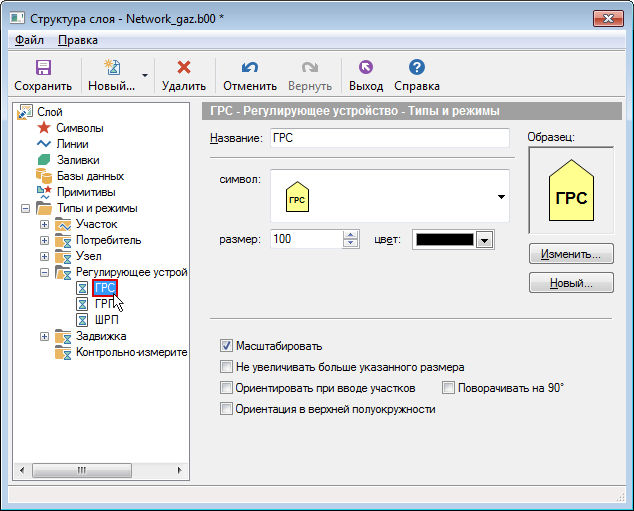

Кнопки Изменить и Новый - позволяют изменять существующее и создавать новое отображение выбранного режима в редакторе символов.

	Примечание
	Подробнее о работе в редакторе можно узнать в справочном пособии по работе с ZuluGIS в разделе Работа с векторными слоями|Редактор структуры слоя|Редактор символов (http://politerm.com/zuludoc/struct_symbols.htm#_struct_symbol_edit).

Размер - окно, в которое вводится масштабирующий коэффициент для регулирования размеров символов на карте. Поскольку размеры символов из библиотеки символов задаются в относительных единицах (пикселях), то заранее неизвестно, какого размера они будут на той или иной карте, так как слой может создаваться для масштабов области, города, квартала, помещения. Чем больше значение коэффициента, тем крупнее будут выглядеть символы на карте (при одном и том же масштабе карты).

Флажок Масштабировать включает режим масштабирования символа, т. е. изменение размеров символа при изменении масштаба карты.

Флажок Не увеличивать больше указанного размера - не позволяет увеличивать символ, когда масштаб карты становится меньше указанного в строке Размер.

Флажок Ориентировать при вводе участков - если этот флажок отмечен, то объекты наносятся по направлению ввода участков.

Флажок Ориентация в верхней полуокружности - при установке данного флажка объекты при нанесении будут принимать ориентацию в верхней полуокружности вводимого участка. Параметр действует только при установленном флажке Ориентировать при вводе участков.

Флажок Поворачивать на 90 град - поворачивает объект на 90 градусов относительно того, как он изображен в редакторе символов.
