Запуск расчёта

[Предупреждение]Предупреждение

Перед запуском расчета резерва обязательно следует:

  1. Выполнить поверочный расчет, чтобы убедиться в корректности собранной электронной модели Поверочный расчет газопроводной сети и отсутствии ошибок.

  2. Для ограничения максимального расхода на источнике газоснабжения следует задать поле Максимальный расход при нормальных условиях, м3/ч, Gmax_norm.

Для запуска расчета резерва газовой сети:

  1. Выполните команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов.

  2. Перейдите на вкладку Резерв сети:

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника (ГРС, ГРП).

    [Подсказка]Подсказка

    Для расчёта выделенного фрагмента сети установите опцию Только выделенные участки.

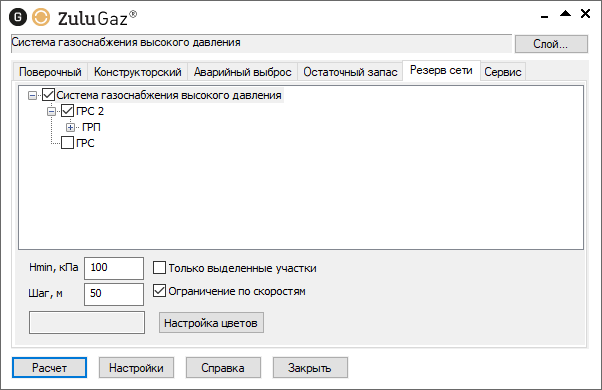

    Вкладка Резерв сети

    Рисунок 132. Вкладка Резерв сети


  5. На панели укажите параметры проведения расчёта:

    • Hmin, кПа - минимальное давление в точках подключения.

    • Шаг, м - расстояние между расчётными точками.

  6. Чтобы включить проверку и ограничение по максимальной скорости движения газа, установить опцию Ограничение по скоростям.

  7. Нажмите кнопку Настройка цветов чтобы настроить цвета отображения в зависимости от значения величины подключаемого расхода.

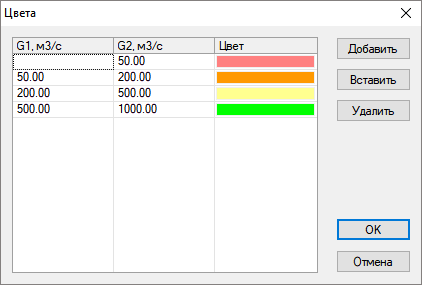

    Настройка диапазонов и цветов отображения

    Рисунок 133. Настройка диапазонов и цветов отображения


  8. Нажмите кнопку Расчёт, откроется окно, где следует указать слой для записи результатов. В строке Имя файла введите имя файла латинскими символами и нажмите кнопку Сохранить.

    [Предупреждение]Предупреждение

    Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

  9. Во время выполнения расчета, на панели расчёта выводится процент выполнения.

  10. В протоколе расчета последовательно будет выводится информация о каждой точке подключения, на каком она участке, в каком месте и значение максимально возможного расхода, для подключения к этой точке.

    После окончания расчёта слой с результатами добавится в карту.

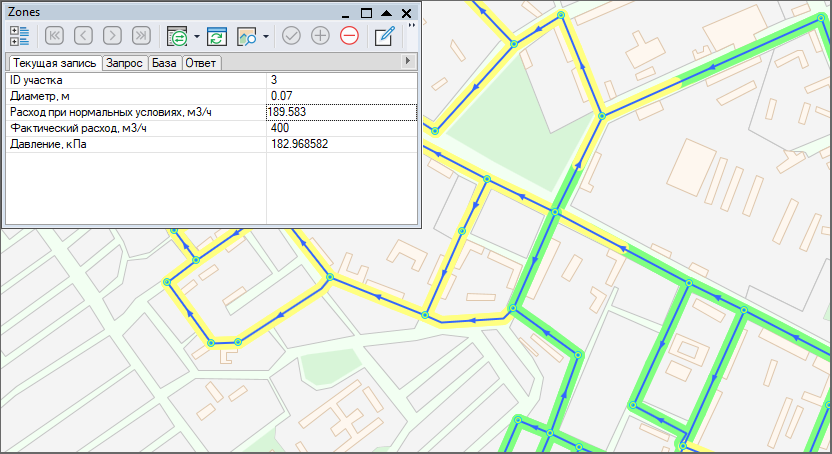

Слой с результатами расчёта резерва газовой сети

Рисунок 134. Слой с результатами расчёта резерва газовой сети
