Перемещение объекта

Переместить объект можно двумя способами: с сохранением топологических связей или с отрывом объекта от сети. В первом случае изменяется только местоположение объекта, а связность объектов сети не нарушается, то есть топология сети не изменяется. Во втором случае нарушается связь перемещаемого объекта с сетью, поэтому такое перемещение объекта, как правило, используется как промежуточная операция.

[Примечание]Примечание

Описанные ниже способы перемещения подходят как для одиночных объектов, так и для группы объектов. Если требуется переместить группу объектов, то ее надо заранее выделить, как это сделать подробно описано в справке по ZuluGIS в разделе Ввод и редактирование объектов слоя/Редактирование группы объектов/Выделение группы объектов (http://politerm.com/zuludoc/edit_group_select.htm).

Для перемещения объекта с сохранением связей надо:

  1. Войти в режим редактирования объектов, для этого нажать на панели инструментов кнопку .

  2. Установить курсор на перемещаемый объект (символ или участок) (a).

  3. Нажать левую клавишу мыши и, не отпуская ее, начать перемещение (b).

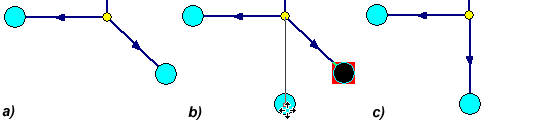

    Перемещение объекта с сохранением связи

    Рисунок 58. Перемещение объекта с сохранением связи


  4. Переместить объект в новое положение.

  5. Отпустить левую клавишу мыши, для завершения перемещения (c).

В результате видно, что объект переместился с сохранением топологической связи.

Для перемещения объекта с отрывом от сети надо:

  1. Войти в режим редактирования объектов, для этого нажать на панели инструментов кнопку .

  2. Установить курсор на перемещаемый объект (символ или участок).

  3. Нажать и не отпускать клавишу Shift.

  4. Нажать левую клавишу мыши и, не отпуская ее, начать перемещение (b). После начала перемещения клавишу Shift можно отпустить.

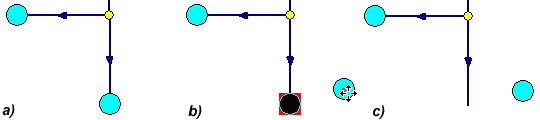

    Перемещение объекта с отрывом от сети

    Рисунок 59. Перемещение объекта с отрывом от сети


  5. Переместить объект в новое положение.

  6. Отпустить левую клавишу мыши, для завершения перемещения (c).

[Примечание]Примечание

Эта операция используется как промежуточная (например, для внедрения другого объекта вместо убранного.

В результате объект был перемещен, при этом топологическая связь участков с этим объектом разорвалась.
