Удаление точки перелома

Ошибочно введенный или лишний узел на участке можно удалить, либо указывая удаляемую точку на карте, либо указывая ее в панели свойств. Для удаления точки перелома первым способом нужно:

  1. На панели инструментов выбрать Узлы, нажав кнопку .

  2. Отметить удаляемый узел, для этого подвести курсор к удаляемому узлу и нажать левую клавишу мыши. Отмеченный узел будет выделен квадратом черного цвета (b).

  3. Нажать на панели инструментов кнопку или клавишу Delete на клавиатуре, либо щелкнуть правой кнопкой мыши и в контекстном меню выбрать Удалить точку перелома. Точка перелома будет удалена и участок автоматически выпрямится (c).

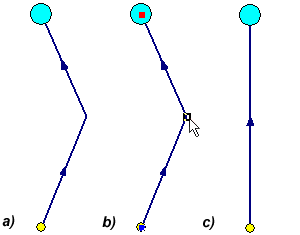

Удаление точки перелома

Рисунок 73. Удаление точки перелома


Возможен второй способ удаления точки перелома:

  1. Нажать на панели инструментов кнопку Панель свойств - . В правой части экрана появится окно Свойства.

  2. На панели инструментов выбрать Узлы, нажав кнопку .

  3. Подвести курсор к участку, на котором находится удаляемая точка, и нажать левую клавишу мыши, в окне свойств отобразятся параметры участка: координаты начальной, конечной и промежуточных точек, длина и азимут промежуточных отрезков.

  4. Перемещаясь в окне свойств, точки соответствующие строке, на которой находится курсор, будут выделяться черным квадратом.

  5. Поставить курсор на строку, характеризующую удаляемую точку и нажать на клавиатуре комбинацию клавиш Ctrl+Delete (а);

  6. Выделенная точка и строка, соответствующая ей удалится, а отрезок выпрямится (b).

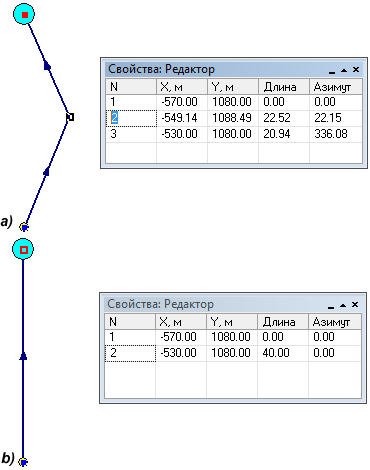

Удаление точки перелома из панели Свойства

Рисунок 74. Удаление точки перелома из панели Свойства
