Раскраска

Вкладка «Раскраска» диалога «Настройки»

Рисунок 158. Вкладка «Раскраска» диалога «Настройки»


В верхней части диалога под строкой Раскраска слоя подложки по состоянию потребителей сети задаются стили и цвета заливки площадных объектов слоя подложки в зависимости от режима соответствующих потребителей. Заданный стиль для состояния используется только при установке соответствующего флажка. Для задания стиля и цвета заливки нужного режима нажмите кнопку под названием состояния. В открывшемся диалоге выберите нужные параметры:

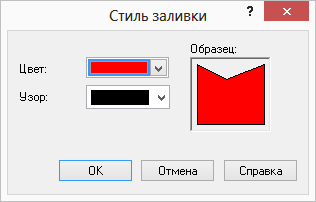

Настройка раскраски площадных объектов

Рисунок 159. Настройка раскраски площадных объектов


Режим Не определен соответствует ситуации, когда на один объект слоя подложки попадает несколько потребителей с разными режимами.

При установке флажка Раскраска отключенных/изолированных участков сети также задается задать стиль и цвет участков сети отключенных/изолированных от источников. Для задания нужного стиля и цвета нажмите кнопку под флажком. В появившемся диалоге выберите нужные параметры.

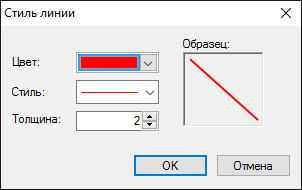

Раскраска отключенных/изолированных участков сети

Рисунок 160. Раскраска отключенных/изолированных участков сети
