Автоматическое занесение длины с карты

При нанесении газопроводной сети на карту в масштабе, поле Длина можно заполнить автоматически для всех участков сети.

Данная операция выполняется только для тех участков, у которых не введена длина. Если же в поле Длина стоит какое-либо число, то никаких изменений для этого участка не произойдет. Т.е. введенные значения (или первоначально считанные с карты) перезаписываться не будут.

Для занесения длины с карты:

  1. Выберите команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов кнопку . На экране появится окно расчетов.

    Окно гидравлических расчетов ZuluGaz

    Рисунок 229. Окно гидравлических расчетов ZuluGaz


  2. Нажмите кнопку Слой... и выберите из списка слой газопроводной сети.

  3. Перейдите на вкладку Сервис.

  4. Нажмите кнопку Длины участков с карты:

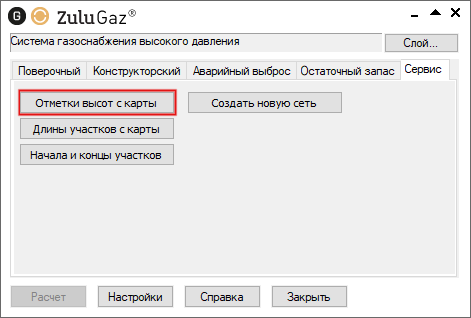

    Вкладка Сервис

    Рисунок 230. Вкладка Сервис


  5. Нажмите кнопку Длины участков с карты. Откроется окно с дополнительными опциями определения длины

  6. В открывшемся окне с дополнительными опциями определения длины можно выбрать:

    Окно опций определения длины

    Рисунок 231. Окно опций определения длины


    • Учитывать геодезические отметки узлов - при указании данной опции системой будут учитываться геодезические отметки объектов сети, в противном случае отметки учтены не будут.

    • Перезаписывать текущие данные - при установке данной опции произойдет перезапись длин у всех участков. В случае, если эта опция не установлена- длина будет считана только для тех участков, поле длина у которых не задано.

    • Для выполнения операции только для группы выделенных объектов установите опцию Только для выделенных участков.

  7. Нажмите кнопку ОК.

После завершения операции программа считает длины участков с нанесенной на карту расчетной схемы в соответствии с масштабом и запишет данные в базу данных по участкам в поле Длина.
