Поиск группы путей

Система позволяет построить группу путей - несколько путей между парами флагов (это позволяет далее выделить объекты, лежащих на пути).

Флаги устанавливаются парами, а поиск группы происходит с нажатой клавишей Alt. При поиске флаги соединяются по самому короткому пути парами: первый флаг со вторым, 3 с 4 и так далее.

Для поиска группы путей:

  1. Сделайте активным слой, содержащий сеть.

  2. Выберите режим установки флагов, нажав кнопку .

  3. Щелкните левой кнопкой мыши по символьному объекту, на нём установится флажок.

  4. Аналогичным образом установить флажок на следующих объектах.

    [Примечание]Примечание

    Флажки следует добавлять парами (начальный и конечный).

  5. Удерживая клавишу Alt сделайте двойной щелчок в произвольной области карты.

    ИЛИ

    В любом месте карты щелкните правой кнопкой мыши и в появившемся контекстном меню выберите пункт Найти группу путей.

    [Подсказка]Подсказка

    Для автоматического добавления результатов в группу, в контекстном меню отметьте соответствующий пункт Добавлять в группу автоматически.

Поиск группы путей

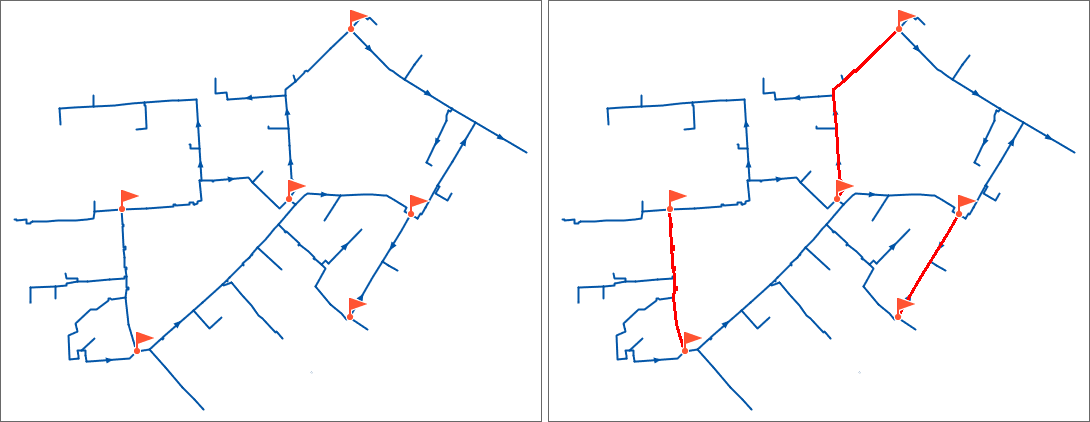

Рисунок 135. Поиск группы путей
