Просмотр информации по объектам слоя трекинга

Если слой трекинга не загружен в карту, то загрузите его.

Чтобы просмотреть информацию об объектах слоя трекинга, откройте окно информации по объекту, щёлкнув левой кнопкой мыши в режиме Информация. При этом слой трекинга должен быть активным.

Для переключения между просмотром информации о текущем местоположении (current) или о точках маршрута (tracks), используйте переключатель формы, который изображён на следующем рисунке.

Вы так же можете редактировать базу данных слоя трекинга, например, чтобы переименовать существующие поля или добавить новые.

Выбор формы для просмотра информации

Рисунок 500. Выбор формы для просмотра информации


Для хранения информации в слое трекинга используются две таблицы:

  1. mobile_track – таблица для хранения маршрутов, содержащая следующую информацию:

    • UserID – ID объекта слоя трекинга;

    • Lat – широта, град;

    • Lon – долгота, град;

    • Z – высота, м;

    • V – скорость движения, м/с;

    • D – дата и время записи координат в базу данных трекинга;

    • Dm – дата и время записи координат на мобильном устройстве.

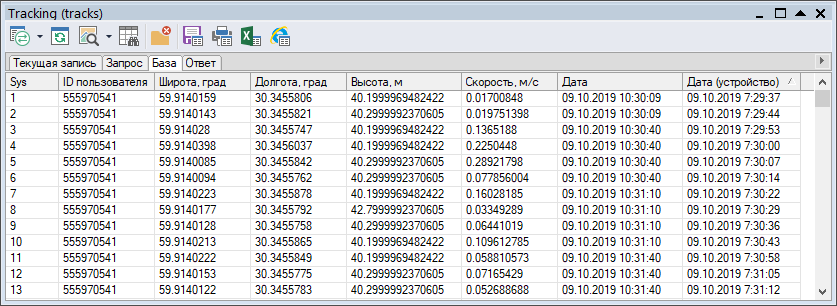

    Таблица mobile_track для хранения маршрутов

    Рисунок 501. Таблица mobile_track для хранения маршрутов


  2. mobile_cur – таблица, хранящая информацию о текущем местоположении объектов, содержащая следующий список полей:

    • UserID – ID объекта слоя трекинга;

    • UserName – имя пользователя или устройства;

    • DisplayName - имя отображающееся на карте;

    • Device – модель устройства;

    • Lat – широта, град;

    • Lon – долгота, град;

    • Z – высота, м;

    • D – дата и время записи координат в базу данных трекинга;

    • Dm – дата и время записи координат на мобильном устройстве;

    • LineColor – цвет линии отображения маршрута объекта; настраивается пользователем индивидуально для каждого объекта;

    • LineStyle – стиль линии отображения маршрута объекта; указывается пользователем при помощи номера стиля линии индивидуально для каждого объекта;

    • LineWidth – толщина линии в пикселях; указывается пользователем индивидуально для каждого объекта;

    • Description – текстовое описание устройства или объекта трекинга;

    • Img – строка для добавления символа, который будет отображен на карте в месте нахождения устройства.

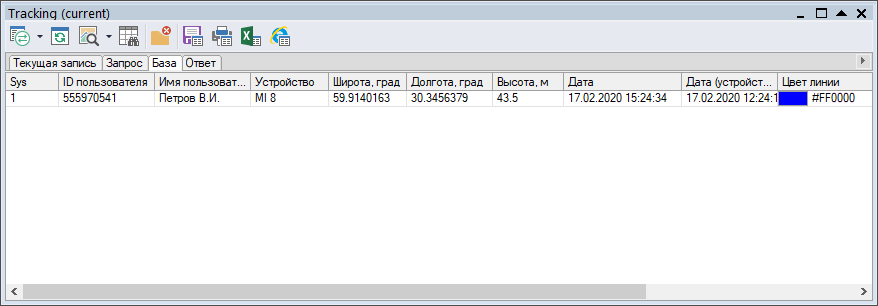

    Таблица mobile_cur, хранящая информацию о текущем местоположении объектов.

    Рисунок 502. Таблица mobile_cur, хранящая информацию о текущем местоположении объектов.
