Поиск участков без узлов

Используя данную функцию возможно найти участки сети, которые как бы «повисли», то есть не имеют в начале или конце узлового объекта. Такие участки могут появиться либо после экспорта данных и дальнейшего преобразования их в сеть, либо при неправильном редактировании сети.

Для поиска участков без узлов:

  1. Сделайте активным слой, в котором будет производится поиск.

  2. Выберите режим установки флагов, нажав кнопку .

  3. Левой кнопкой мыши щелкните по символьному объекту сети, на нем установится флажок.

    [Примечание]Примечание

    Подробней о работе с флагами можно узнать в разделе «Работа с флагами».

  4. В любом месте карты сделайте щелчок правой кнопкой мыши, в появившемся контекстном меню выберите пункт Найти участки без узлов.

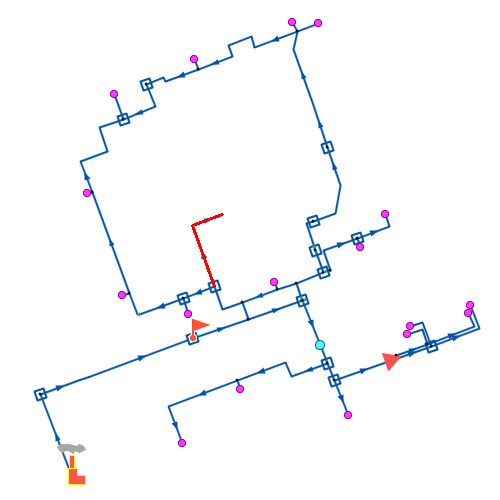

    Нахождение участков без узлов

    Рисунок 890. Нахождение участков без узлов


В результате все найденные участки без узлов выделятся цветом.

[Примечание]Примечание

Полученные результаты - объекты сети, можно выделить или добавить/исключить из уже существующей группы или сохранить.

Отмену флагов и результата поиска можно произвести нажав кнопку . Как произвести отмену отдельно результата или флагов можно узнать в разделе «Работа с флагами».
