Пример тематической раскраски для типовых линейного и символьного объектов

Во втором примере создадим тематическую раскраску для включенных потребителей, у которых расчетная нагрузка на отопление меньше 0.2 Гкал/ч и для всех участков тепловой сети, длина которых больше 50 метров.

Для создания темы по типовым объектам:

  1. Выберите меню Карта|Тема|Создать.

  2. Из списка Слой выберите слой Пример тепловой сети.

  3. В строке Фильтр нажмите кнопку Редактор, она вызовет диалог создания тематического фильтра.

  4. Из списка Шаблон выберите <Новый>, после чего сотрите и введите название шаблона, например, Окраска по сети.

  5. В строке Имя задайте название первого условия, например Нагр. меньше 0.2.

  6. Из списка База выберите базу данных Потребитель.

  7. В разделе набора условий в строке Расчетная нагрузка на отопление введите: <0.2.

  8. Откройте вкладку Символьные. Из палитры Цвет выберите цвет для окраски символов.

    [Примечание]Примечание

    Окраска символа цветом возможна только в том случае если цвет его заливки изначально задан как АВТО («Символы»). Если же у символа уже выбран определенный цвет, то для применения тематической окраски символ, которым будут отображены объекты, удовлетворяющие условиям темы создать заново. Для этого надо нажать кнопку Новый символ и создать его в редакторе символов.

  9. Чтобы тематический фильтр применялся только ко включенным потребителям нажмите кнопку Режим и установите галочку напротив режима Работа.

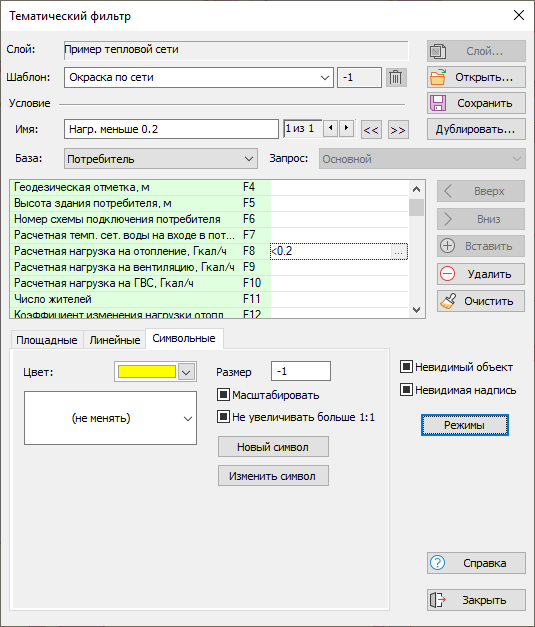

    Окно тематического фильтра для типового символьного объекта

    Рисунок 789. Окно тематического фильтра для типового символьного объекта


  10. Для ввода следующего запроса по участкам нажмите кнопку , расположенную справа от строки Имя.

  11. В строке Имя задайте название второго условия, например Длина > 50.

  12. Из открывающегося списка База выберите базу данных Участки.

  13. В разделе набора условий в строке Длина участка введите: >50.

  14. Откройте вкладку Линейные и задайте цвет трубопровода, например коричневый. Стиль, толщину на экране и при печати менять не будем.

  15. Для сохранения тематического фильтра нажмите кнопку Сохранить....

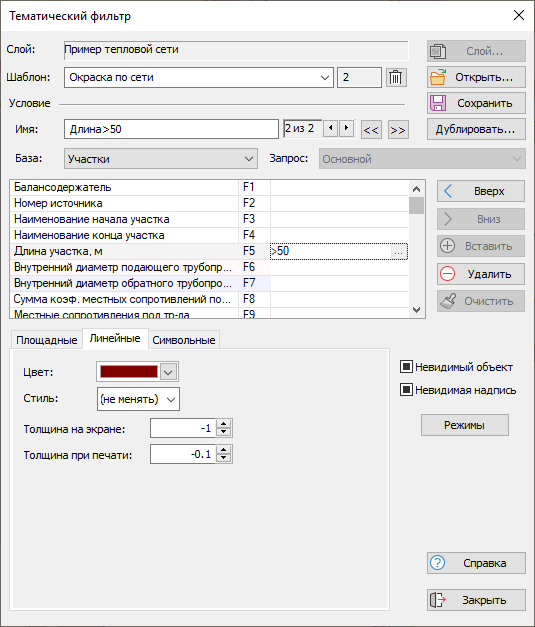

    Окно тематического фильтра для типового линейного объекта

    Рисунок 790. Окно тематического фильтра для типового линейного объекта


  16. Закройте диалоговое окно Тематический фильтр (кнопка Закрыть).

  17. После закрытия окна Тематический фильтр произойдет возврат в диалог создание тематической раскраски, в нем проверьте, чтобы в списке Фильтр было название только что созданного фильтра – Окраска по сети.

  18. В строке Тема сотрите надпись <Новая> и напишите название темы Окраска по сети.

  19. Для дальнейшего автообновления установите опцию Обновлять автоматически.

  20. Установите опцию Подключить к карте.

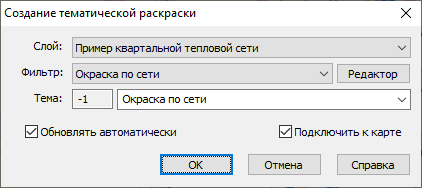

    Окно создания темы

    Рисунок 791. Окно создания темы


  21. Нажмите кнопку ОК, подключение и создание тематической окраски закончено.

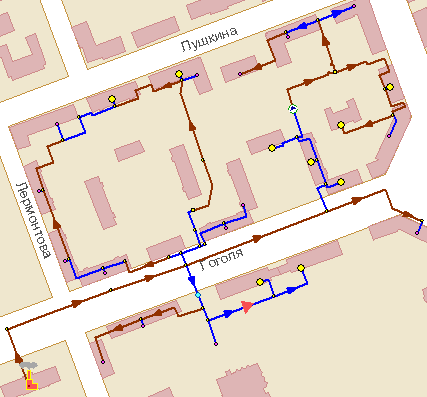

Результат подключения созданной темы к слою Пример тепловой сети

Рисунок 792. Результат подключения созданной темы к слою Пример тепловой сети
