Настройка рельефа (TIN)

Слой рельефа, так же как и обычный векторный слой в разных картах может отображаться по-разному, с разной прозрачностью, освещенностью.

[Важно]Важно

Все настройки, произведенные указанным далее способом относятся только к текущей карте, и сохраняются ТОЛЬКО при сохранении карты. И если настройки не были сохранены в слое, то при добавлении данного слоя в другую карту настройки выполненные для первой карты применяться не будут.

Для настройки слоя рельефа:

  1. Выполните команду меню Карта|Настройка слоя или нажмите на панели инструментов кнопку .

  2. В появившемся окне Загруженные слои выберите слой рельефа и нажмите кнопку Настройка. Откроется диалог настройки рельефа.

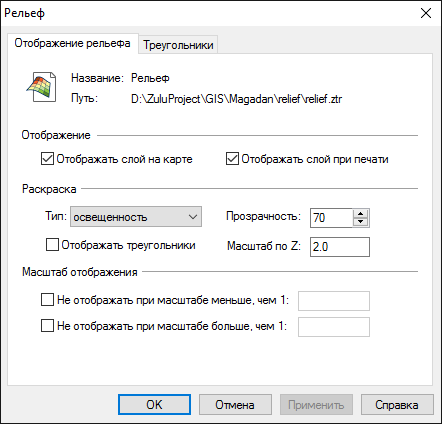

    Диалог настройки рельефа

    Рисунок 553. Диалог настройки рельефа


  3. Параметры отображения рельефа задаются в следующих группах настроек вкладки Отображение рельефа.

    1. Группа настроек Отображение:

      • рельеф отображается на карте только при установленном флажке отображать слой на карте;

      • для того чтобы рельеф печатался должен быть установлен флажок отображать слой при печати.

    2. Группа настроек Раскраска:

      • в поле со списком Тип выбирается тип отображения: «по освещенности», «уклонам», или «по экспозиции склонов»;

      • в поле Прозрачность задается прозрачность рельефа, от 0 до 100, где 0 - полностью непрозрачен, 100 - полностью прозрачен;

      • при установленном флажке отображать треугольники отображаются треугольники рельефа;

      • в поле Масштаб по Z устанавливается масштаб по шкале Z.

        [Примечание]Примечание

        Масштаб на карте может быть представлен в двух вариантах: геодезическом и в сантиметрах на пиксель. Выбор нужного масштаба осуществляется в параметрах системы.

    3. Группа настроек Масштаб отображения.

      • Используется для задания минимального и максимального масштаба, при котором слой не отображается на карте. Для того чтобы слой не отображался на карте при масштабе меньше определенного значения, установите флажок Не отображать при масштабе меньше, чем 1: и укажите минимальный масштаб в поле справа от флажка. Для того чтобы слой не отображался на карте при масштабе больше определенного значения, установите флажок Не отображать при масштабе больше, чем 1: и укажите максимальный масштаб в поле справа от флажка. Масштаб указывается или геодезический и в сантиметрах на пиксель, в зависимости от настроек системы.

  4. Во вкладке Треугольники устанавливаются цвет, стиль, толщина треугольников рельефа.

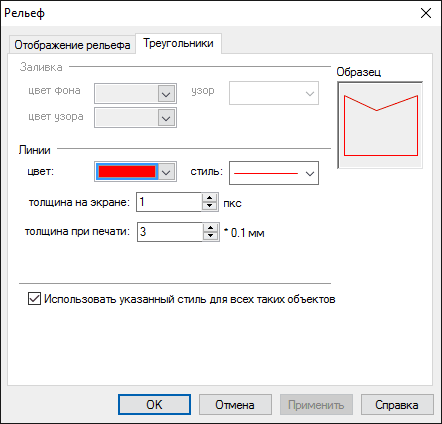

    Вкладка «Треугольники» диалога настройки рельефа

    Рисунок 554. Вкладка «Треугольники» диалога настройки рельефа


  5. По завершении задания настроек слоя нажмите кнопку ОК чтобы сохранить изменения и закрыть диалог. Кнопка Отмена закрывает диалог без сохранения изменений.

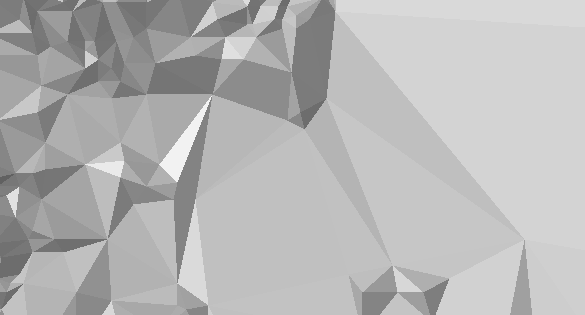

    Пример настройки рельефа

    Рисунок 555. Пример настройки рельефа
