Построение растра рельефа

Построение растрового изображения по слою рельефа возможно только для рельефа TIN.

[Примечание]Примечание

С построением профиля можно ознакомиться в видеоуроке по ссылке: https://www.politerm.com/videos/relief/relief_create/.

Для построения растра рельефа:

  1. Выполните команду меню Карта|Рельеф|Запись в растр. Откроется диалог создания растра Создание растра по триангуляции. В демонстрационном окне в правой части диалога отображается примерный вид раскраски с заданными параметрами.

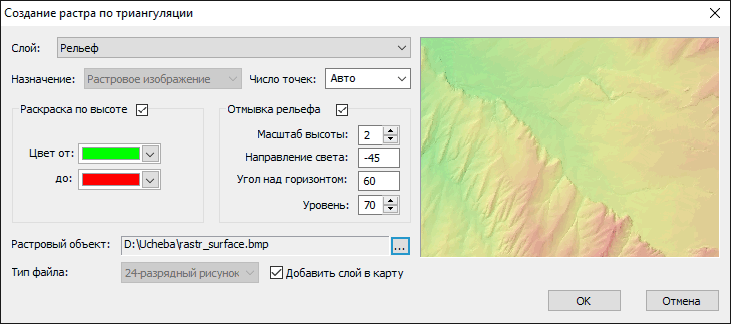

    Диалог «Создание растра по триангуляции»

    Рисунок 503. Диалог «Создание растра по триангуляции»


  2. В поле со списком Слой выберите слой рельефа, по которому требуется создать растр.

  3. В поле Число точек выберите число точек формируемого растра (по большей стороне создаваемого растра). При выбранном пункте «Авто» количество точек подбирается автоматически.

  4. Если требуется раскраска растра по высоте, установите флажок в группе настроек Раскраска по высоте и задайте цвета для раскраски в полях Цвет от и до.

  5. Для добавления отмывки рельефа (освещения ) в растр установите флажок группы настроек Отмывка рельефа и укажите масштаб высоты, направление источника света (в градусах) и его угол над горизонтом (в градусах) в соответствующих полях. В поле Уровень задается коэффициент смешения раскраски по высоте (если она используется) и отмывки. Значение может изменяться в пределах от «0» до «100», при значении «0» – применяется только раскраска, при «100» – только отмывка.

  6. В строке Растровый объект нажмите кнопку и укажите путь и имя файла для создаваемого файла растрового изображения.

  7. Если требуется добавить в карту созданный растровый объект, установите флажок Добавить слой в карту.

  8. Для завершения создания растра нажмите кнопку ОК. Кнопка Отмена закроет диалоговое окно Создание растра по триангуляции без сохранения изменений.
