Настройка отображения растра в параметрах слоя

Для настройки параметров растрового слоя в текущей карте:

  1. Выберите пункт меню Карта|Настройка слоя или нажмите на панели инструментов кнопку .

  2. В появившемся окне Загруженные слои щелчком левой кнопки мыши выберите растровый слой и нажмите кнопку Настройка.

  3. Задайте необходимые параметры в открывшемся диалоге настройки.

    Во вкладке Общие диалога настраиваются общие параметры отображения слоя (вкладка аналогична соответствующей вкладке настроек векторного слоя):

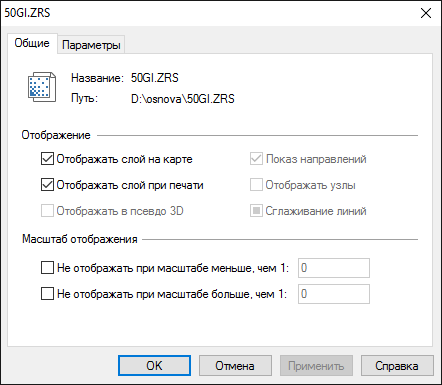

    Окно настройки растрового слоя. Вкладка Общие

    Рисунок 102. Окно настройки растрового слоя. Вкладка Общие


    • флажок Отображать слой на карте включает и выключает отображение слоя на карте;

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.Visible.

    • флажок Отображать слой при печати – слой отображается при выводе на печать, только если данный флажок установлен;

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.Printable.

    • флажок Показ направлений для растрового слоя не используется;

    • флажок Отображать узлы для растрового слоя не используется;

    • В группе настроек Масштаб отображения задаются минимальный и максимальный масштаб, при котором слой не отображается на карте. Для того чтобы слой не отображался на карте при масштабе меньше определенного значения, установите флажок Не отображать при масштабе меньше, чем и укажите минимальный масштаб (см/пиксель) в поле справа от флажка.

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.MinScale.

      Для того чтобы слой не отображался на карте при масштабе больше определенного значения, установите флажок Не отображать при масштабе больше, чем и укажите максимальный масштаб (см/пиксель) в поле справа от флажка.

      [Подсказка]Подсказка

      Параметр соответствует свойству Layer.MaxScale.

    Во вкладке Параметры задаются цвета отображения растрового объекта:

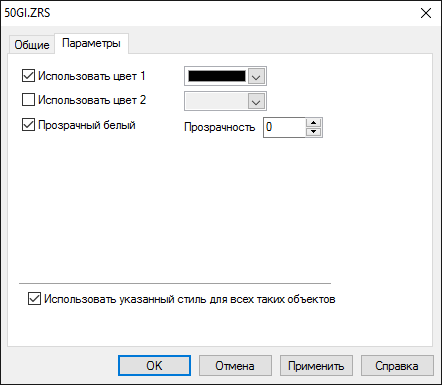

    Окно настройки растрового слоя. Вкладка Параметры

    Рисунок 103. Окно настройки растрового слоя. Вкладка Параметры


    • флажки Использовать цвет линий и Использовать цвет фона позволяют установить цвета, выводимые для монохромного растра вместо его исходных цветов. Для задания требуемого цвета установите флажок и выберите цвет в поле справа от флажка;

    • флажок Прозрачный белый – установка этого флажка делает все белые области растра прозрачными;

    • поле Прозрачность устанавливает степень прозрачности растров. Прозрачность задается в процентах от 0 до 100.

  4. Для вступления в силу всех произведенных изменений установите флажок Использовать указанный стиль для всех таких объектов и нажмите кнопку ОК.

    [Внимание]Внимание

    Все настройки слоя сохраняются ТОЛЬКО при сохранении карты.

Также следует иметь в виду, что при настройке растрового слоя, приведенной выше, задается стиль ТОЛЬКО для отображения в данной карте. Если слой будет загружен в другую карту, то в новую карту эти настройки не передадутся.
