Корректировка растра

В системе реализована корректировка растровых файлов, содержащих сканированную с планшетов топооснову. Корректировка искажений сканирования производится по точкам растра, координаты которых известны. Как минимум, должны быть известны четыре точки определяющие углы планшета. Процедура корректировки создает новый растр, углы которого совпадают с углами планшета, то есть процедура корректировки обрезает отсканированные, но лишние поля.

Как правило, планшеты разбиты равномерной сеткой, узлы которой отображаются на подоснове крестами. Например, квадратный планшет масштаба 1:2000 размером на местности километр на километр, разбит двухсотметровой сеткой. Такой планшет, кроме углов, имеет 36 точек (если все кресты присутствуют) с известными координатами. После указания мест этих опорных точек на растре, система получает список координат для корректировки растра. В результате корректировки методом интерполяции опорные точки растра займут идеальное положение, а остальные точки по условию непрерывности займут какие-то новые положения. Таким образом, в результате корректировки растра компенсируются искажения, внесенные в планшет при сканировании.

[Примечание]Примечание

Видеоурок по корректировке растрового объекта можно посмотреть пройдя по одной из ссылок: https://youtu.be/aIqzSS9LIYw или https://www.politerm.com/videos/raster/RasterCorrect/.

Для выполнения корректировки растрового файла:

  1. Выберите пункт меню Растр|Корректировка. Откроется окно корректировки растровых изображений.

  2. Загрузите файл для корректировки. Для этого нажмите кнопку , в стандартном окне выбора файла щелчком левой кнопки мыши выберите файл и нажмите кнопку Открыть. В окно корректировки загрузится растровое изображение, поверх которого отобразится сетка с опорными точками, обозначенными синими кружками:

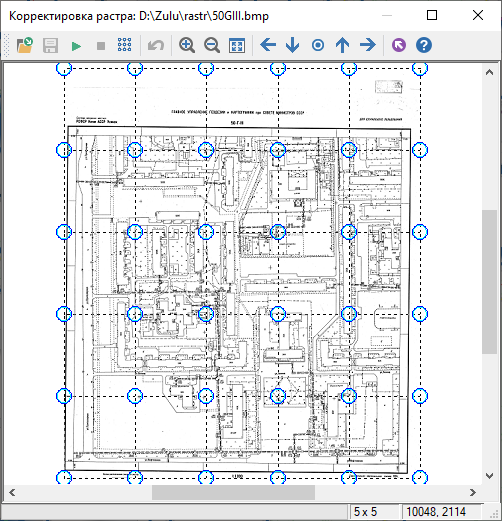

    Окно корректировки растра

    Рисунок 91. Окно корректировки растра


  3. Задайте необходимое количество ячеек опорной сетки по вертикали и горизонтали. Для этого нажмите кнопку и в появившемся диалоге задайте количество ячеек. Если выбрать число ячеек 1x1, то для корректировки растра потребуется задать только углы планшета.

    Окно задания количества ячеек опорной сетки

    Рисунок 92. Окно задания количества ячеек опорной сетки


  4. Для навигации по окну предназначены кнопки масштабирования и перемещения:

    • - увеличение изображения в два раза;

    • - уменьшение изображения в два раза;

    • - размеры окна по размерам изображения;

    • - перемещение изображения влево, при котором ближайшая слева опорная точка окажется в центре окна;

    • - перемещение изображения вниз, при котором ближайшая снизу опорная точка окажется в центре окна;

    • - перемещение изображения, при котором в центре окна окажется ближайшая с любой стороны опорная точка;

    • - перемещение изображения вверх, при котором ближайшая сверху опорная точка окажется в центре окна;

    • - перемещение изображения вправо, при котором ближайшая справа опорная точка окажется в центре окна.

  5. Совместите опорные точки сетки с соответствующими крестами на растре. Для совмещения каждой точки:

    1. Подведите курсор мыши к нужному кружку, и захватите его, нажав, и не отпуская, левую кнопку мыши;

    2. Установите курсор мыши с захваченным кружком в центр креста на растре соответствующего опорной точке:

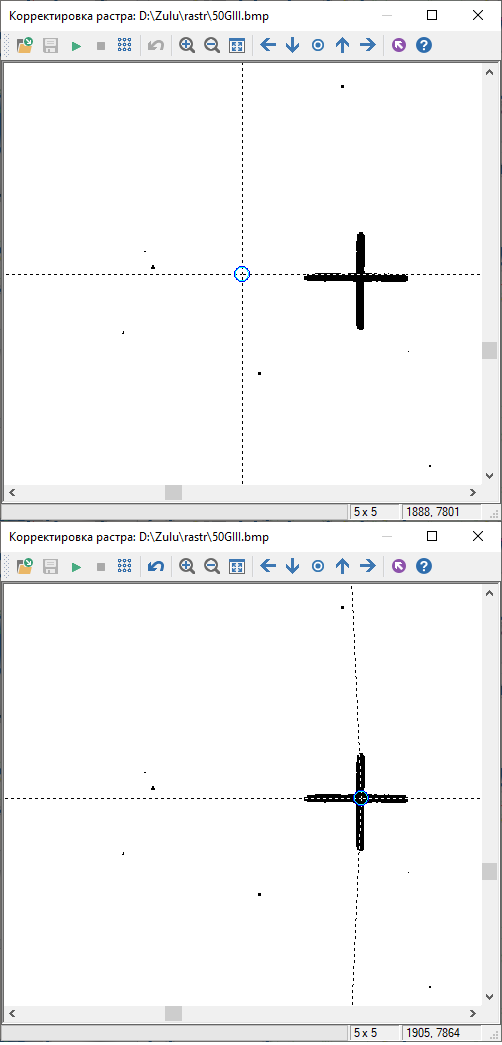

      Результат совмещения опорных точек растра

      Рисунок 93. Результат совмещения опорных точек растра


    3. Отпустите левую клавишу мыши, узел опорной сетки займет новое положение.

  6. Если какие-то кресты на растре отсутствуют, то опорные точки, им соответствующие, не следует включать в список точек для корректировки, так как их положение не определено. Такие точки нужно отключить. Для этого подведите курсор мыши к данному кружку и нажмите левую клавишу мыши, удерживая при этом нажатой клавишу Ctrl. При этом кружок окрасится в красный цвет. Для включения отключенной опорной точки повторите те же действия. При этом красный кружок окрасится в синий цвет. Отметим, что наличие угловых точек растра обязательно для преобразования и отключить эти точки нельзя.

  7. После того, как все опорные точки заданы, запустите процедуру корректировки растрового изображения. Для этого нажмите кнопку . Процесс корректировки можно прервать, нажав кнопку .

  8. Для записи откорректированного изображения, нажмите кнопку и в открывшемся диалоговом окне Сохранить как задайте новое название файла (при необходимости расширение файла можно поменять в поле Тип файла).

  9. Для корректировки следующего растра вернитесь к пункту 2.

  10. Для выхода из окна нажмите кнопку .
