Пример работы с проектом

[Примечание]Примечание

Видеоурок по созданию проекта можно посмотреть пройдя по ссылке: https://www.politerm.com/videos/map/project_create/.

Рассмотрим пример создания проекта для раскрытия плана здания. Карты, используемые в проекте, находятся в той же директории, в которой установлена ZuluGIS.

  1. Выберите пункт главного меню Файл|Создать|Новый проект.

  2. В открывшемся окне укажите папку, в которой будет создаваться проект. В строке Имя файла

    задайте его имя, например Building_project. Нажмите кнопку Сохранить.

  3. В строке Название задайте пользовательское название, например, Проект здания.

  4. Нажмите кнопку ОК.

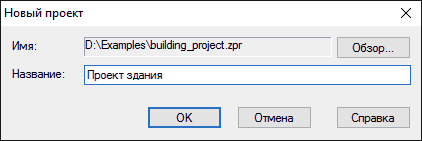

    Диалоговое окно создания проекта

    Рисунок 903. Диалоговое окно создания проекта


  5. Проверьте, чтобы слой Здания был активным, войдите в режим активизации объекта (кнопка ) и левой кнопкой мыши выделите на карте любое здание.

  6. На панели инструментов нажмите кнопку , в открывшемся окне нажмите кнопку Найти и связать и в стандартном окне выбора файла укажите карту Здание – 1 этаж, нажмите кнопку Открыть. Данная карта расположена на том же диске, что и система ZuluGIS, в директории \ZuluGIS\Examples\Building\FLOOR.

  7. Нажмите кнопку Закрыть.

    Окно связи объекта с другой картой

    Рисунок 904. Окно связи объекта с другой картой


  8. Проверьте, что дом до сих пор выделен, на панели инструментов нажмите кнопку , после чего произойдет переход на уровень вниз, то есть на связанную карту.

  9. В карте с планом здания установите масштаб и центр отображения таким образом, чтобы план помещался на весь экран. Для сохранения произведенных изменений нажмите кнопку Обновить связь .

  10. Для того чтобы вернуться на исходную карту, нажмите кнопку (на уровень вверх).
