Для настройки печати:
Выберите в меню Рабочее место; для этого надо сделать щелчок правой кнопкой мыши на названии карты в панели, затем выбрать в контекстном меню пункт .
| или нажмите на панели инструментов кнопку . Также открыть настройки печати можно через панельВ разделе Масштаб карты укажите, какой масштаб карты следует использовать:
установить – масштаб карты устанавливается точно, в окошке справа надо указать этот масштаб;
вписать в страницу – масштаб выбирается так, чтобы фрагмент попал целиком на страницу или на диапазон страниц, если он указан (см. расположить на ...);
в соответствии с масштабом на экране – масштаб выбирается так, чтобы геометрические размеры изображения на бумаге соответствовали размерам изображения на экране;
расположить на ... – этот флажок устанавливается в том случае, когда надо точно задать диапазон страниц для печати; количество страниц устанавливается в соответствующих окошках.

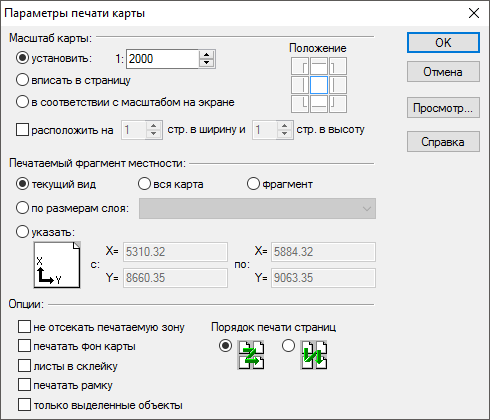

Рисунок 834. Диалоговое окно настройки печати карты
В разделе Положение укажите, как следует выравнивать печатаемую зону на странице бумаги или заданном диапазоне страниц. Выбор нужного варианта из возможных девяти осуществляется нажатием на соответствующую кнопку.
В разделе Печатаемый фрагмент местности задайте границы печатаемой карты:
текущий вид – печататься будет область карты, попадающая на всю страницу или заданный диапазон страниц, с указанным масштабом и центром изображения, совпадающим с координатами в центре активного окна карты;
вся карта – фрагмент местности будет вычисляться по границам всей карты;
фрагмент – будет напечатана отмеченная заранее область карты;
по размерам слоя – печатаемая область будет вычисляться по границам одного слоя. В списке необходимо выбрать этот слой;
указать – позволяет точно задать границы фрагмента местности. В окошках справа от этого переключателя задаются координаты левого нижнего и правого верхнего углов прямоугольной зоны, которую следует распечатать.
В разделе Опции указываются дополнительные опции печати:
не отсекать печатаемую зону – если флажок установлен, то вместо пустых зон на листе бумаги будет выводиться изображение карты вне заданного фрагмента местности; результат этой опции проиллюстрирован на рисунке ниже (печатаемая зона обозначена светло-серым фоном, а границы заданного фрагмента – темно-серой рамкой);
Рисунок 835. Результат опции Не отсекать печатаемую зону
печатать фон карты – по умолчанию фон окна карты не выводится при печати. Чтобы карта выводилась на цветном фоне, установите этот флажок;
листы в склейку – опция полезна при печати на нескольких листах для последующей склейки в один лист. При установленном флажке заданные для документа поля не будут использоваться на граничащих друг с другом листах;
печатать рамку – при установке данной опции печатаемый фрагмент будет обрамлен рамкой;
только выделенные объекты – если данная опция установлена, то на печать будут выведены только добавленные в группу объекты.
Подсказка | |
---|---|
Добавить в группу объекты сразу из нескольких слоев можно выделением произвольной областью и сочетанием клавиш CTRL+SHIFT. |
порядок печати страниц – выберите один из двух вариантов следования страниц при многостраничной печати:
сначала первый ряд слева направо, потом следующий ряд и т.д.;
сначала первый ряд сверху в низ, потом следующий ряд и т.д.
Для проверки настройки печати нажмите кнопку
. В окне предварительного просмотра:c помощью окошка меняется масштаб просмотра страницы;
с помощью инструментов и изменяется число отображаемых страниц;
с помощью инструментов и можно листать страницы вперед и назад.
Примечание | |
---|---|
Для вывода данных на печать нажмите кнопку . Также карта может быть сохранена в файл PDF. Чтобы сохранить файл, нажмите кнопку , укажите место и имя файла. Для завершения нажмите кнопку . |
Для выхода из режима просмотра нажмите кнопку
.
