Печать по габаритам указанного слоя
Карта может быть напечатана по габаритам выбранного слоя, то есть все объекты, которые не попадают в габариты слоя напечатаны не будут. Печать производится как в указанном масштабе, так и в масштабе, который будет подобран для того чтобы вписать все объекты слоя в страницу. Так же могут быть напечатаны только выделенные объекты в области карты.
Для настройки печати по габаритам указанного слоя:
-
При необходимости добавьте другие элементы макета.
-
Сделайте щелчок левой кнопкой мыши по объекту Карта, щелкните правой кнопкой мыши и в контекстном меню выберите пункт Свойства.
-
На вкладке в разделе Область печати, строка выберите .
-
В строке укажите слой по габаритам которого будет производится печать.
-
Для печати карты в по габаритам слоя в определенном масштабе впишите нужный масштаб в окне . В дальнейшем системой будет подобрано необходимое количество страниц для печати в указанном масштабе. Если надо всю карту разместить на одной странице установите опцию , тогда масштаб подберется автоматически в соответствии с выбранной опцией.

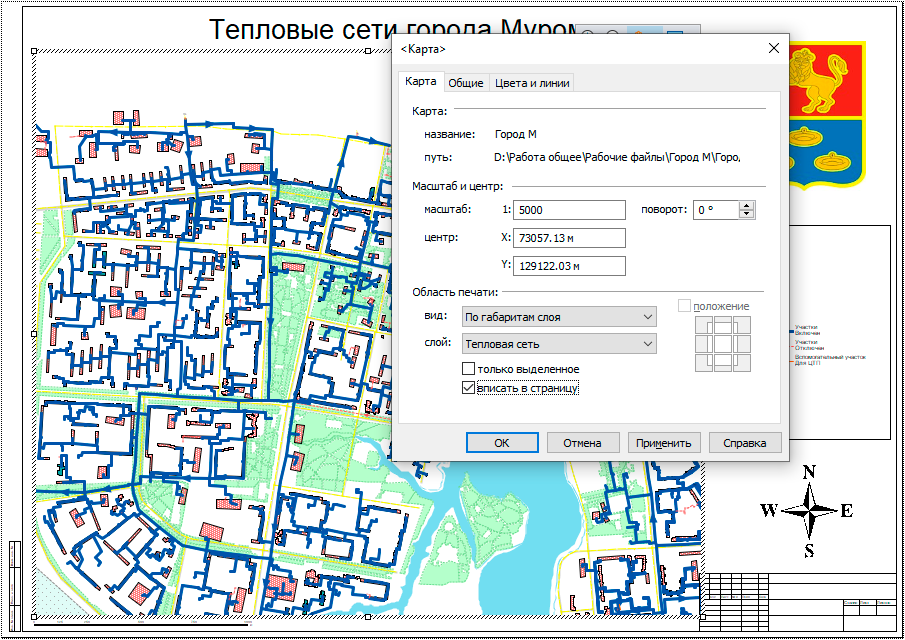

Рисунок 839. Макет с картой города на листе A1, область печати задана По габаритам слоя Тепловая сеть с опцией вписать в страницу
-
Чтобы закрыть окно диалога настройки печати карты нажмите кнопку .
-
Для предварительного просмотра результата выберите в меню , либо нажмите кнопку
.

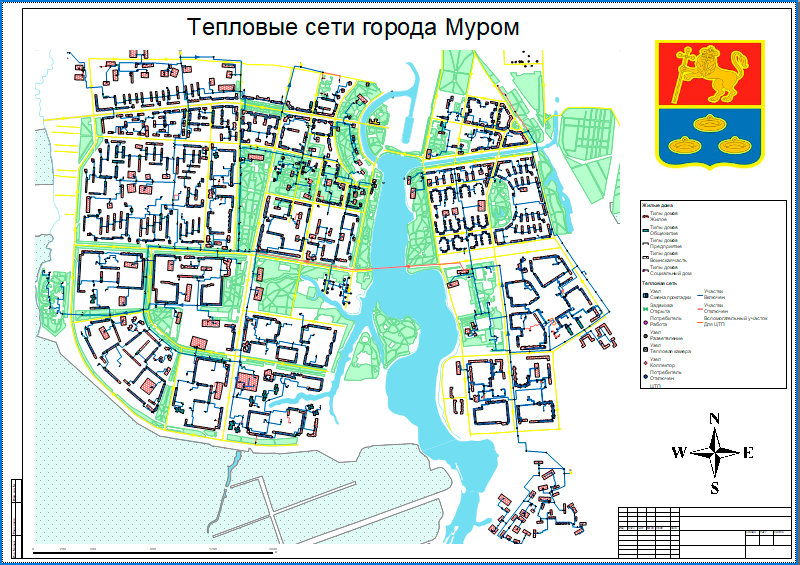

Рисунок 840. Предварительный просмотр макета с картой города на листе A1, область печати задана По габаритам слоя Тепловая сеть с опцией вписать в страницу

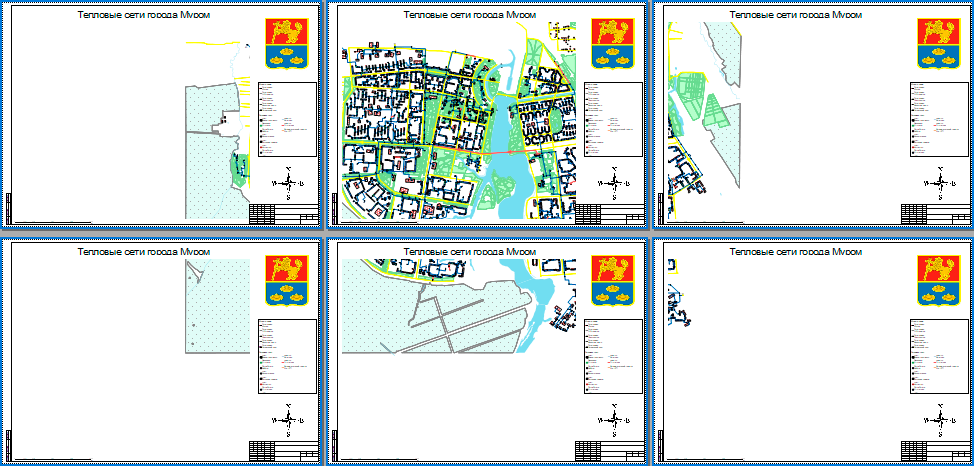

Рисунок 841. Предварительный просмотр макета с картой города на листе A1, область печати задана По габаритам слоя Тепловая сеть, масштаб 1:5000
