Вырезка из мишени группы

В результате этой операции из контурных объектов, входящих в мишень редактируемого слоя, исключаются области, занимаемые группой контурных объектов активного слоя. При этом активный и редактируемый слои могут не совпадать.

Для вырезки из мишени группы следует:

  1. Создать мишень для редактируемого слоя (1).

  2. Создать группу для активного слоя (активный слой не обязательно редактируемый) (2).

  3. Выбрать пункт меню Правка|Вырезать из мишени группу или нажать кнопку (3).

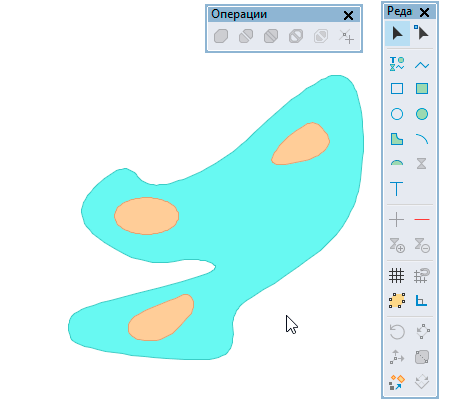

Классическим пример на эту тему: есть слой озер и слой островов, нужно из озер вырезать площади, занимаемые островами.

  1. Сделать слой озер редактируемым ().

  2. Сделать слой озер активным.

  3. Нажать Ctrl+A. В группу войдут все озера.

  4. Нажать Ctrl+T. Группа превратится в мишень.

  5. Сделать слой островов активным.

  6. Нажать Ctrl+A. В группу войдут все острова.

  7. Выбрать пункт меню Правка|Вырезать из мишени группу или нажать кнопку .

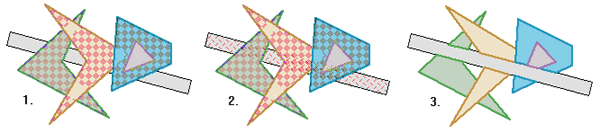

Иллюстрация процесса вырезания из мишени группы

Рисунок 428. Иллюстрация процесса вырезания из мишени группы
