Данная операция позволяет объединить сегменты линии в один объект.

После импорта из различных обменных форматов может возникнуть такая ситуация, когда линейные объекты импортируются в виде казалось бы целых линий, но на самом деле таковыми не являться. То есть линия может выглядеть единой, при перемещении вести себя как целый объект, но при этом таковым не являться. Именно в этом случае с помощью операции объединения сегментов линий имеется возможность преобразовать линии в цельный объект, состоящий из одного сегмента.

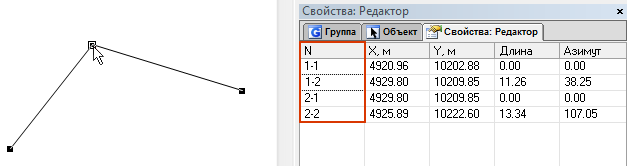

Сперва рассмотрим каким образом можно распознать линию, состоящую из сегментов. Для того, чтобы определить такой ли является линия надо войти в режим редактирования узлов - и выделить линию. Окно Свойства при этом должно быть открыто (меню Окно/Свойства), именно в нем в столбце N - номер точки будет видно, является ли объект целым или состоит из сегментов. В цельном объекте в данном столбце будет просто перечислена нумерация точек: 1, 2, 3, 4..., в объекте же состоящем из сегментов нумерация будет отличаться, сначала будет номер сегмента, а затем номер точки: 1-1, 1-2, 1-3... 2-1, 2-2, 2-3...

Для объединения сегментов линий надо:

После проделанных действий каждая ранее выделенные линии будут состоять каждая из одного сегмента, проверить это можно так как описано выше.

Если необходимо объединить сегменты только у одной линии, то можно воспользоваться таким вариантом:
