Объединение концов линий

Операция объединения концов линий также может потребоваться после импорта слоя тепловой (водопроводной) сети из какого либо обменного формата. В результате этой операции конечные вершины ломаных в пределах заданного диапазона будут объединены.

Для автоматического объединения концов линий надо:

  1. Сделать редактируемым слой, в котором надо проделать эту операцию ().

  2. Любым известным способом выделить линии (комбинация клавиш Ctrl+A используется для выделения всех объектов слоя).

  3. Выбрать пункт главного меню Правка|Объединить концы линий.

  4. В появившемся окне задать диапазон, в котором система будет объединять концы линий.

  5. Нажать кнопку ОК, после чего система объединит все концы линий в заданном диапазоне.

Иллюстрация процесса объединения концов линий

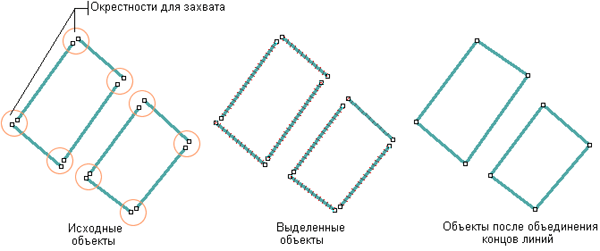

Рисунок 392. Иллюстрация процесса объединения концов линий
